Прототипирование платы

Шаг 1

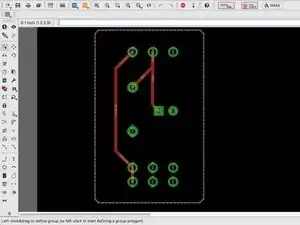

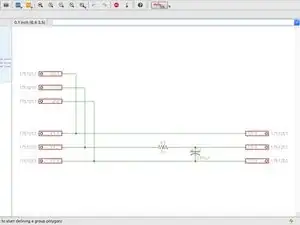

Создайте компоновку платы с помощью EAGLE FREE; дополнительная информация по этому шагу.

Видеоурок по использованию EAGLE для компоновки платы доступен по этой ссылке.

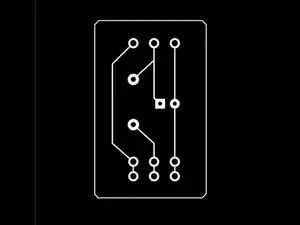

Удалите все метки и экспортируйте изображение в монохромном формате (.png).

Шаг 2

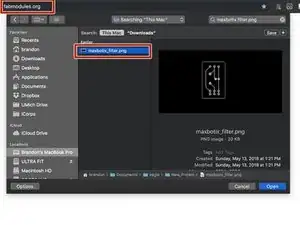

Загрузите изображение на fabmodules.org.

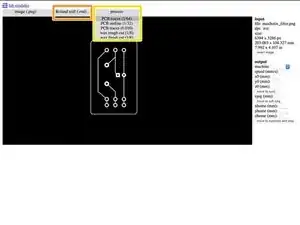

Выберите формат вывода «Roland mill (.rml)».

В поле процесса укажите толщину реза. Выберите «PCP traces (1/64)».

Шаг 3

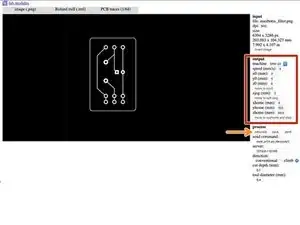

В меню вывода выберите: Machine: SRM-20, X0: 0, Y0: 0, Z0: 0. Остальные настройки оставьте по умолчанию.

Затем нажмите кнопку «calculate».

Далее нажмите кнопку «save».

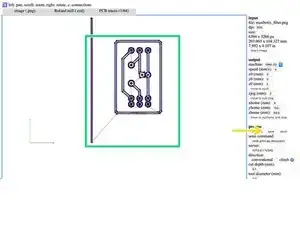

На изображении показаны шаблоны реза. (Красные линии показывают, где станок поднимается и перемещается к следующей точке реза.)

Повторите шаги 2 и 3, но с незначительным изменением: в опции «process» выберите «PCB outlines (1/32)».

Шаг 4

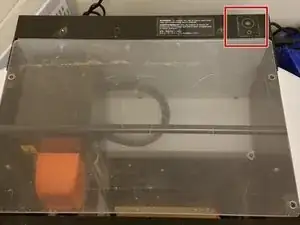

Нажмите зелёную кнопку, чтобы включить Roland SRM-20, и подключите USB-кабель станка к компьютеру. Примечание: требуется компьютер с Windows.

Откройте программу VPanel для SRM-20. Вы можете скачать программу и руководство по этой ссылке.

Нажмите кнопку «on», чтобы запустить станок на минуту для прогрева.

Шаг 5

Выберите кнопку «cut», откроется новое окно.

Нажмите кнопку «add», чтобы добавить файл.

Добавьте файл и нажмите «open».

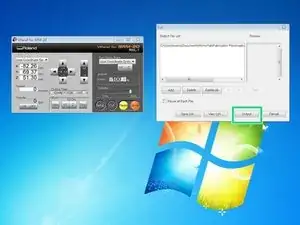

Затем выберите кнопку «output».

Шаг 6

Установите фрезу и материал. Установите «home» для XY и для Z. См. руководство для этих инструкций.

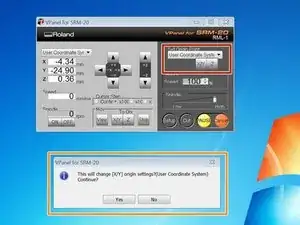

Примечание: вы увидите это диалоговое окно при установке «home». Выберите «yes».

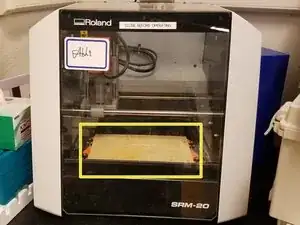

Примечание: сверху размещена жертвенная подставка для защиты станка.

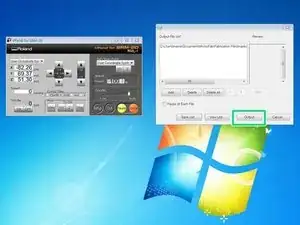

Когда всё готово, нажмите кнопку «output». Это запустит процесс фрезеровки.

Нажмите здесь для более подробного руководства с внешнего сайта.

Перевод руководства с ifixit.com
