Замена датчика глубины на мостовом креплении

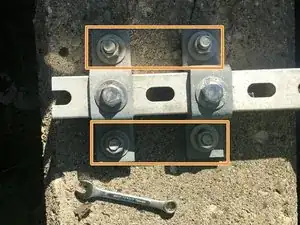

С помощью разводного ключа или торцевого ключа снимите четыре гайки 3/4" и шайбы с U-образных скоб, крепящих длинный швеллер к мосту.

Держите узел и длинный швеллер надежно, чтобы они не упали в процессе работы.

Примечание: Вам не нужно снимать два винта с шестигранной головкой 3/4" и шайбы, которыми U-образные скобы прикреплены к длинному швеллеру.

Это два небольших швеллера, прикрепляющие узел к длинному швеллеру.

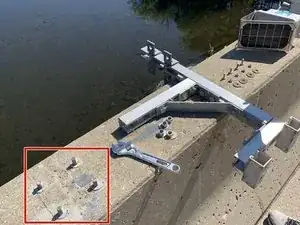

Перед снятием каких-либо деталей поверните длинный швеллер (все ещё прикреплённый к узлу) так, чтобы он больше не находился над водой.

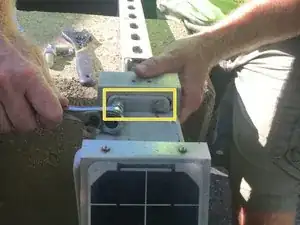

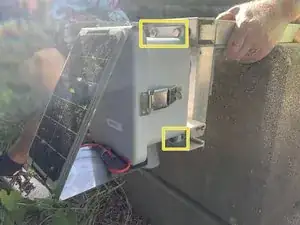

С помощью разводного ключа или торцевого ключа 1/2" снимите четыре винта с шестигранной головкой 1/2", крепящие старый узел к маленьким швеллерам.

Обязательно снимите также гайки и шайбы с внутренней стороны малых швеллеров. (Итого: четыре винта 1/2" с шестигранной головкой, четыре гайки 1/2" и четыре шайбы)

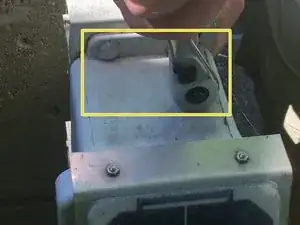

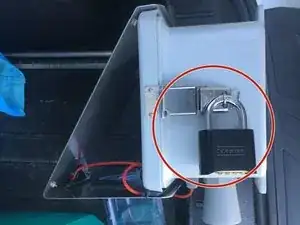

Подготовьте новый узел датчика глубины и закрепите на нём навесной замок.

Проекты имеют установленные коды замков. Пожалуйста, уточните комбинацию в лаборатории.

В этом шаге будут использованы те же винты 1/2" с шестигранной головкой, гайки 1/2" и шайбы, которые были сняты при демонтаже старого узла датчика глубины.

При наличии используйте тряпку, чтобы очистить от грязи или мусора все винты, гайки, шайбы, швеллеры и т.д. перед установкой нового узла датчика глубины.

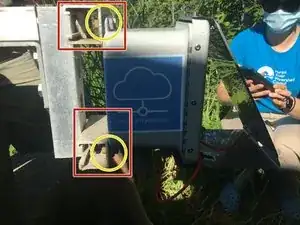

С помощью разводного ключа или торцевого ключа 1/2" прикрепите новый узел датчика глубины к малым швеллерам четырьмя винтами 1/2" с шестигранной головкой, гайками 1/2" и шайбами. Затяните и зафиксируйте.

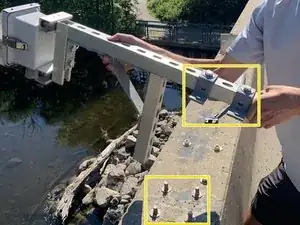

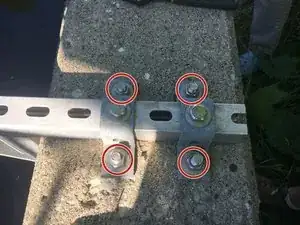

Вот как выглядит крепление на мосту перед повторным присоединением длинного швеллера с новым узлом датчика глубины.

Совместите и установите U-образные скобы, остающиеся на длинном швеллере, на крепление мостa.

Снова держите узел надежно, чтобы он не упал во время прикрепления U-образных скоб к креплению мостa.

В этом шаге будут использованы те же гайки 3/4" и шайбы из шага 1.

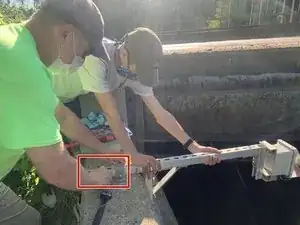

С помощью разводного ключа или торцевого ключа 3/4" закрепите длинный швеллер и U-образные скобы на мосту с помощью гаек 3/4" и шайб. Затяните и зафиксируйте.

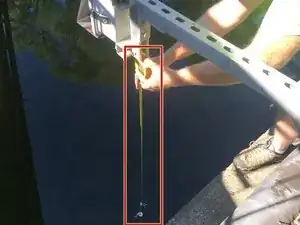

С помощью (утяжелённой) рулетки измерьте и зафиксируйте расстояние от нижней части узла датчика глубины до дна реки.

Нижняя часть узла датчика глубины определяется как нижняя часть конуса датчика.
