Диагностика платы узла и релейной платы для автозагрузчика

Запрограммируйте плату с использованием кода из "Идеальная ячейка - Тестирование автозагрузчика"

Программирование платы таким образом обходит модем и позволяет автоматически запускать при сбросе открытой платы шторма без использования автозагрузчика

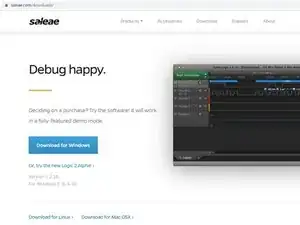

Перейдите на https://www.saleae.com/downloads/ и скачайте логический анализатор Saleae

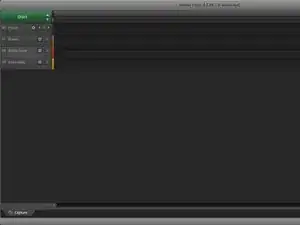

Откройте логический анализатор Saleae. Затем подключите логический анализатор к компьютеру с помощью USB

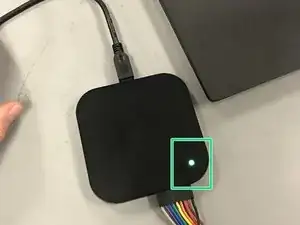

Чтобы убедиться, что логический анализатор подключен к компьютеру, вы должны увидеть сообщение в верхней части логического анализатора Saleae, которое говорит [Подключен]. Также должен мигать свет на логическом анализаторе (свет, изображенный на картинке, зеленый, хотя любой свет, исходящий от логического анализатора, означает, что он подключен)

Подключите один из щупов (цветные провода, прикрепленные к логическому анализатору) к концу одного из разъемов (кусок черного пластика)

Как только щуп будет подключен к разъему, потяните вниз за разъем. Два маленьких провода выйдут

Держа разъем внизу, подключите два провода на конце разъема к желаемому проводу для тестирования
