Разбор передней панели Panasonic SA-PM17

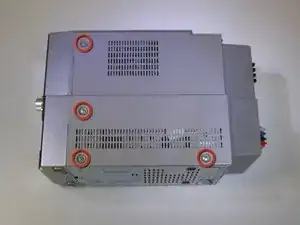

Отверткой Phillips удалите восемь винтов длиной 9,5 мм по левому и правому бокам устройства.

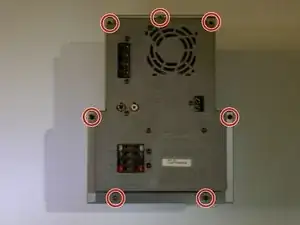

Удалите эти семь винтов длиной 11,5 мм и отложите их в сторону.

Поднимите правую боковую панель устройства и отложите её в сторону.

Повторите для левой стороны.

Осторожно, но уверенно приподнимите верхнюю часть устройства сзади. Позвольте ей опереться на заднюю часть, не закрепляя заново.

Не тяните верхнюю часть слишком далеко — к ней прикреплены провода.

Осторожно приподнимите указанные защёлки, чтобы освободить их из крючков, удерживающих их на месте.

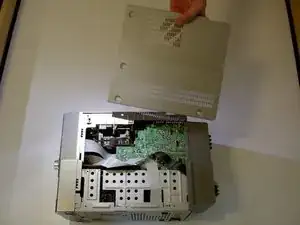

Приподнимите верхнюю часть и одновременно уверенно сдвиньте её назад по направлению к задней части устройства.

Не поднимайте верхнюю часть слишком высоко — перед её снятием необходимо отсоединить шнуры.

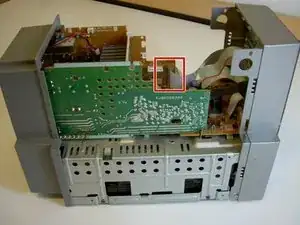

Следующий шаг — увеличение указанной области.

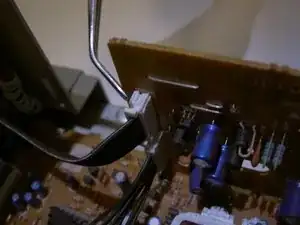

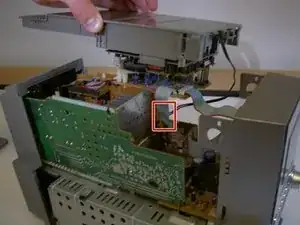

Пинцетом или пальцами удалите указанный маленький чёрный провод.

Хватайтесь за провод у основания и тяните аккуратно, но уверенно, пока он не выйдет из гнезда.

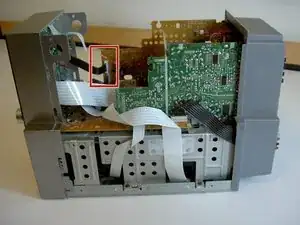

Этот шаг касается указанной области устройства.

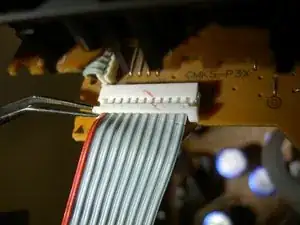

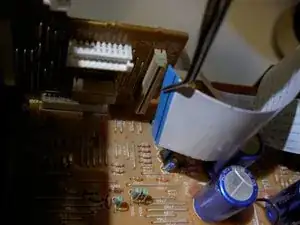

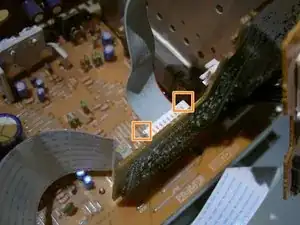

Пальцами или пинцетом поднимите указанные защёлки до тех пор, пока фиксация шнура не будет выглядеть как на последнем изображении.

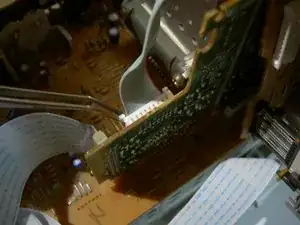

Осторожно потяните шнур у основания, пока он не выйдет из фиксатора.

Этот шаг касается указанной области устройства.

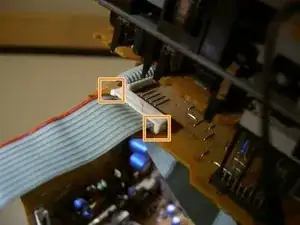

Поднимите указанные защёлки до тех пор, пока фиксация не будет выглядеть как на последнем изображении.

Осторожно потяните шнур, пока он не освободится от крепления.

Верхняя часть устройства теперь должна быть отделена от корпуса. Отложите её в безопасное место.

Этот шаг касается указанной части устройства.

Поднимите указанные защёлки до тех пор, пока они не будут как на последнем изображении.

Осторожно потяните шнур, пока он не освободится из фиксатора.

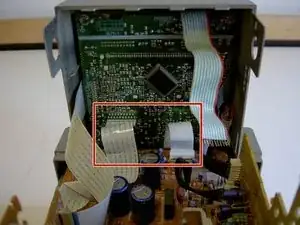

Этот шаг касается указанной области устройства.

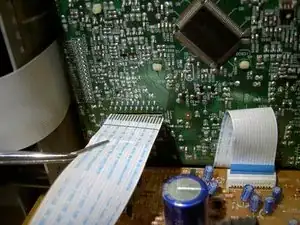

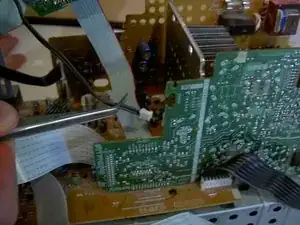

Указные шнуры не имеют фиксаторов, как предыдущие. Используйте пинцет или пальцы и сильно потяните за основание каждого шнура, пока он не выйдет.

Этот шаг касается указанной области устройства.

Используйте пинцет или пальцы и сильно тяните шнур перпендикулярно наружу, пока он не выйдет.

Этот шаг касается указанной области устройства.

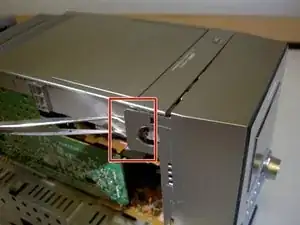

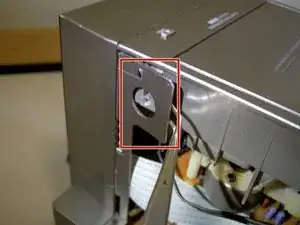

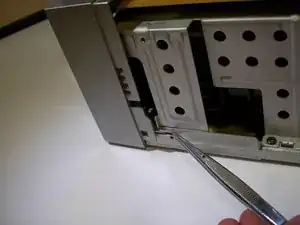

Пинцетом или пальцами аккуратно приподнимите указанную защёлку, чтобы освободить переднюю панель от корпуса устройства.

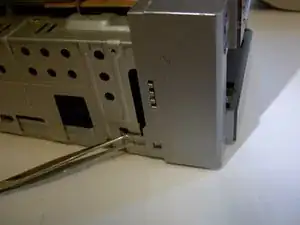

Поверните устройство на 180 градусов и повторите для другой стороны.

Наклоните переднюю панель немного вперёд, чтобы защёлки не зацепились обратно за крючки.

Пошевелите переднюю панель аккуратно, одновременно тянув её вперёд, пока она полностью не отделится от корпуса устройства.
