Creative Inspire 5100 Разборка

Отключите все входы и выходы.

Крышка динамика закреплена в каждом углу стойкой, которую легко ослабить, приложив силу рукой или используя плоский тупой предмет. Старайтесь не повредить ткань.

Очистите, используя пылесос на минимальной мощности.

Очистите конус динамика мягкой щеткой.

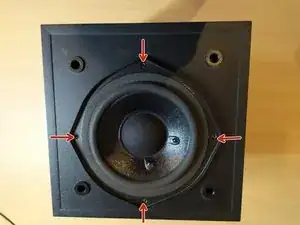

Снимите винты в 4 углах динамика.

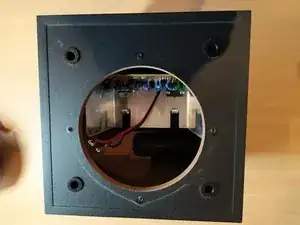

Осторожно поднимите динамик из корпуса.

С помощью маленьких плоскогубцев снимите два провода с динамика. Они надеваются на клеммы динамика. Хотя полярность, вероятно, не критична, обратите внимание, что один контакт меньше другого (видно на фото), чтобы сохранить полярность. Не засовывайте их обратно с усилием.

Удалите 6 винтов (большие стрелки) крестовой отверткой PZ1.

Снимите оставшиеся 3 маленьких винта. Они понадобятся в следующем шаге.

Отожмите заднюю панель от корпуса плоской отверткой или тупым ножом, продвигаясь от стороны к стороне.

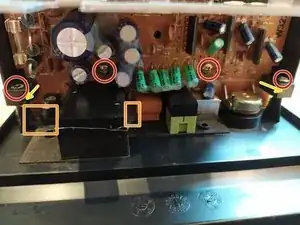

Несколько винтов бронзового цвета (красные) крепят чёрную пластиковую рамку к плате и задней панели.

Сейчас нет необходимости снимать радиатор, хотя выходные усилительные микросхемы припаяны к печатной плате и удерживают радиатор на месте.

Также необходимо удалить термоклей.

Попробуйте сначала поддеть заднюю панель.

Когда задняя панель будет снята, плата выйдет, поднимаясь вверх над пластиковыми стойками.

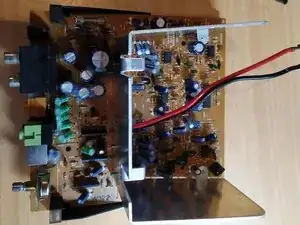

Плата теперь свободна. Мне пришлось перепаять все клеммы выходов динамиков, вы также можете коснуться входа постоянного тока.

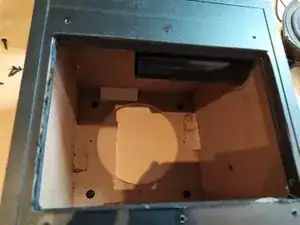

Пустой корпус можно проверить на наличие грязи перед сборкой.

Пластиковая трубка должна оставаться открытой. Это преднамеренная часть конструкции фазоинвертора, обеспечивающая низкие басы без необходимости значительно большего объёма, требуемого закрытой системой.
