Замена материнской платы Cambridge SoundWorks OontZ Angle Plus

Отогните шесть крышек винтов на дне устройства.

Начиная с крышек винтов, отделите корпус от нижней пластины.

Открутите пять крестообразных винтов 11,5 мм на нижней пластине.

Аккуратно разъедините нижнюю и верхнюю пластины, используя синюю пластиковую лопатку для вскрытия.

После разделения верхней и нижней пластин медленно оттяните заднюю панель от верхней пластины.

К обеим панелям подключены провода, поэтому выполняйте этот шаг осторожно.

Открутите два крестообразных винта 10 мм на скобе, удерживающей аккумулятор.

Снимите скобу, удерживающую аккумулятор на месте.

Отделите аккумулятор от нижней пластины и отложите нижнюю пластину в сторону.

С некоторым усилием толкните материнскую плату прямо к центру устройства.

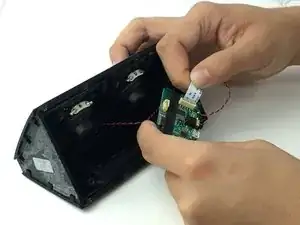

Вытяните материнскую плату прямо из устройства.

На материнской плате есть клей, который удерживает её на месте. Это делает посадку платы в паз довольно плотной.

Распаяйте провода, соединяющие аккумулятор с материнской платой: отрицательный (чёрный) и положительный (красный).

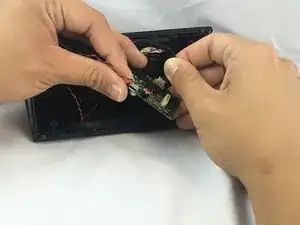

Отключите провода, соединяющие динамики с материнской платой.

Отключите тонкий белый кабель, подключённый к кнопкам.

Распаяйте провода, соединяющие светодиод с материнской платой.
