Замена разъема для наушников Cineyo BT-03

Снимите верхнюю (сторону с кнопками) резиновую заглушку руками.

Переверните устройство и снимите нижнюю резиновую заглушку руками.

Руками потяните за пластиковую боковую панель (со стороны разъема для наушников), используя выемку. На изображении выемка выделена.

Снимите пластиковую крышку динамика с передней и задней сторон. Затем сдвиньте крышку с устройства.

Крышка должна остаться одним цельным элементом.

Открутите пять винтов длиной 1 см на задней стороне устройства (напротив динамиков), используя отвертку Phillips #1.

Осторожно разъедините две части устройства.

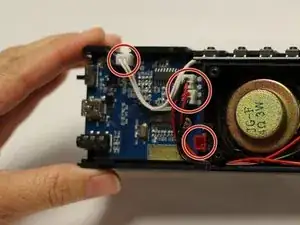

Отсоедините все провода от верхней части печатной платы.

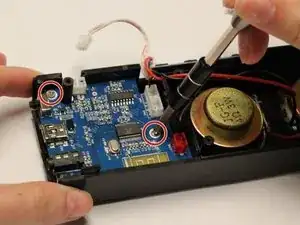

Используя небольшую отвертку с крестообразным наконечником, открутите два винта длиной 5 мм от основной печатной платы.

Используйте паяльник, чтобы расплавить два контактных вывода, соединяющих провода с задней частью печатной платы.

Потребуется выпаять провода, соединяющие нижнюю часть печатной платы с устройством. Руководство iFixit по пайке поможет выполнить эту операцию.

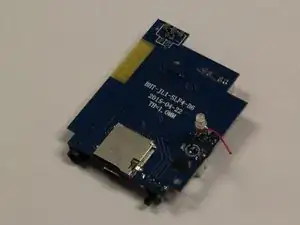

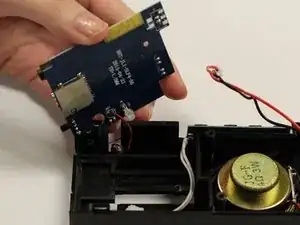

Извлеките печатную плату из устройства.

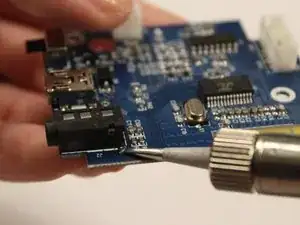

С помощью паяльника удалите разъем для наушников с печатной платы.

Разъем для наушников припаян в четырех точках.
