Замена двойного динамика Digitech XC-5206
Это руководство поможет пользователям заменить повреждённые или неисправные внутренние двойные динамики в Bluetooth-динамике Digitech XC-5206. Пожалуйста, обратитесь к странице устранения неисправностей перед началом шагов руководства по замене.
Шаг 1

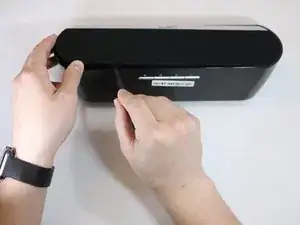

Удалите переднюю панель, используя плоский край лопатки, чтобы вставить его между панелью и пластиковым корпусом.

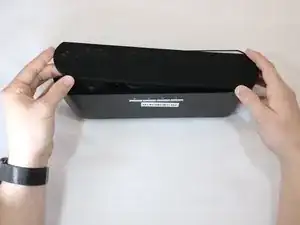

Наклоните лопатку и используйте пальцы, чтобы приподнять панель.
Вам может потребоваться приложить дополнительное усилие.
Шаг 2

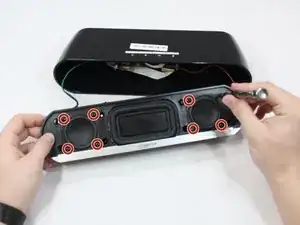

Отвинтите восемь винтов диаметром 14 мм, которые расположены ближе к краям динамика, поворачивая отвёртку PH2 против часовой стрелки.

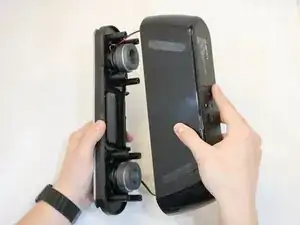

Снимите переднюю часть, держа динамик лицевой стороной вниз. Аккуратно потрясите или постучите передней частью о стол, чтобы полностью снять переднюю часть.
ИЛИ возьмитесь за серебристую вкладку, чтобы вытянуть переднюю часть динамика. Это может потребовать усилий.
Шаг 3

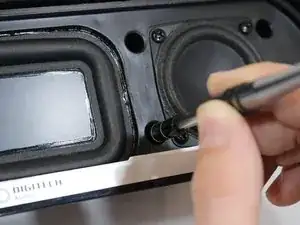

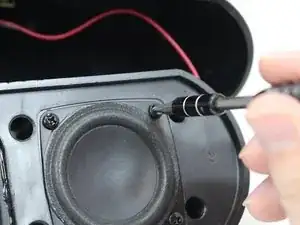

Отвинтите восемь винтов диаметром 10 мм, которые расположены ближе к центру динамиков, поворачивая отвёртку Phillips с битой PH2 против часовой стрелки.
Вытолкните динамики вперёд и выйдите из слота.
Шаг 4

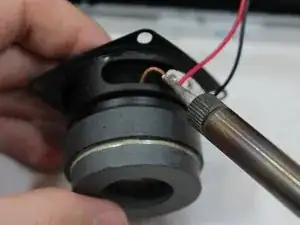

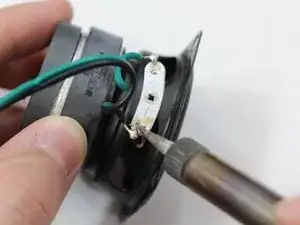

Удалите подсоединенные провода зеленого (левого) и красного (правого) цвета от динамика с помощью паяльной станции.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
