Замена регулятора громкости колонок Creative Gigaworks T3 2.1

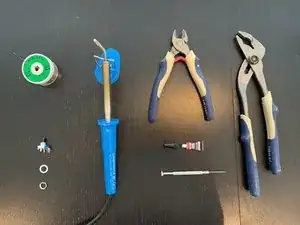

Паяльник

Припой

Маленькая крестовая отвёртка

Кусачки

Моментальный клей

Новый потенциометр (ссылку на покупку см. в примечаниях)

(Опционально) Разводной ключ

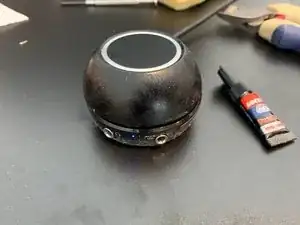

Отключите колонки от сети и убедитесь, что на них нет питания

Отсоедините кабель регулятора громкости от низкочастотного динамика.

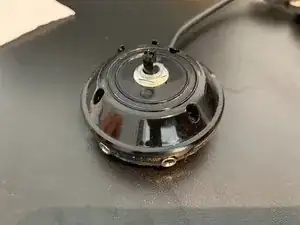

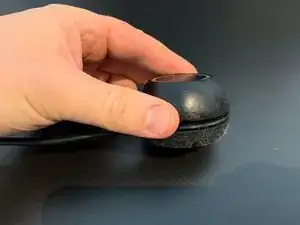

С силой потяните вверх, чтобы разрушить клей, фиксирующий ручку

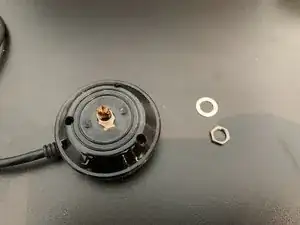

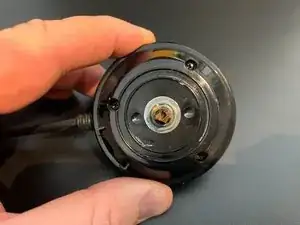

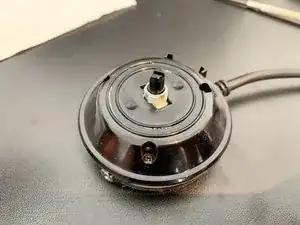

Открутите гайку

Снимите шайбу

Открутите три маленьких винта

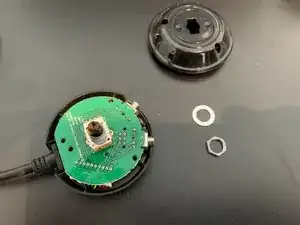

Снимите пластиковую крышку

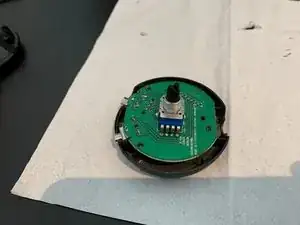

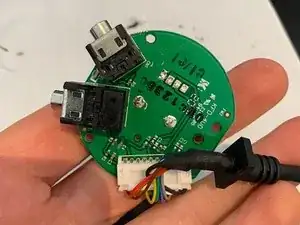

Извлеките плату из основания

Отключите белый разъём под платой

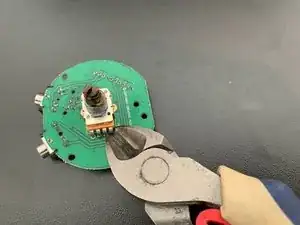

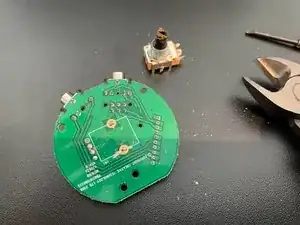

Отрежьте ножки потенциометра, чтобы отделить его от платы

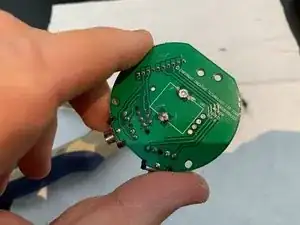

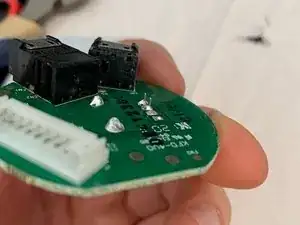

Ножки старого потенциометра всё ещё будут припаяны к плате

Разогрейте припой паяльником и протолкните ножки насквозь

Альтернативно, можно зафиксировать плату кусачками за конец ножки, поочерёдно разогревая каждое соединение. После разогрева плата освободится и упадёт

Повторяйте, пока все ножки не будут удалены с платы

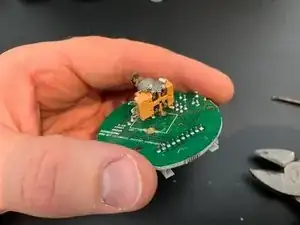

У нового потенциометра ножки могут быть не совмещены с контактными площадками

Загните ножки до правильного положения

Также ножки могут быть слишком длинными, и потенциометр не установится ровно на плату. Укоротите ножки так, чтобы все они касались контактных площадок, а сам потенциометр оставался ровным и плотно прилегал к плате

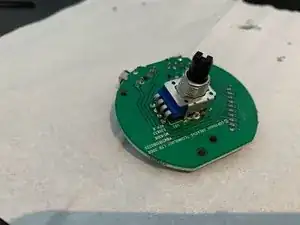

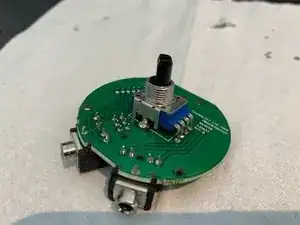

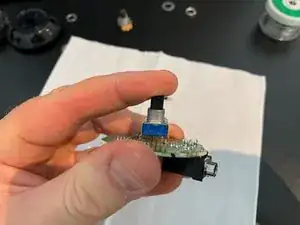

Плотно прижмите потенциометр к плате и разогрейте припой, чтобы ножки зафиксировались. Начните с двух больших ножек

Постепенно повторяйте, пока потенциометр не углубится немного в отверстия платы и не займёт ровное положение

На данном этапе нужно лишь зафиксировать положение потенциометра, соединения не обязаны быть идеальными

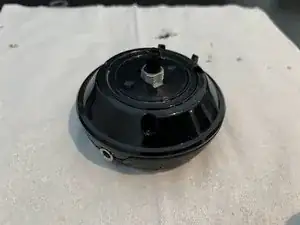

Временно установите пластиковую крышку, чтобы убедиться, что потенциометр установлен правильно

Закрутите три маленьких винта, чтобы проверить правильность сборки

Снова снимите винты и крышку

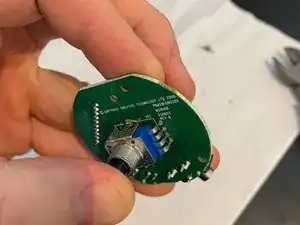

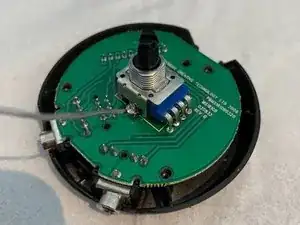

Запаяйте ножки к плате, убедившись в хорошем контакте и том, что никакие две ножки не замкнуты между собой

Подключите основной кабель обратно к плате

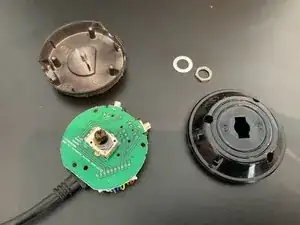

Установите плату на место, закройте крышкой и закрутите винты

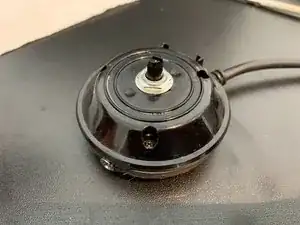

Установите шайбу и гайку

Убедитесь, что колонки отключены от сети и не подключены к питанию

Подключите кабель регулятора громкости к низкочастотному динамику

Включите колонки и проверьте работу регулировки громкости

Нанесите несколько капель моментального клея в отверстие по центру ручки управления

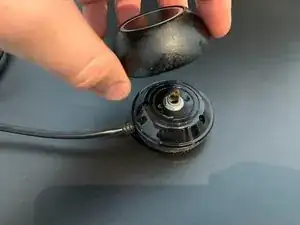

Аккуратно установите ручку на потенциометр и проверните, пока она не встанет на место

Прижмите ручку несколько секунд, чтобы клей схватился

Наслаждайтесь работой устройства!
