Замена материнской платы Definitive Technology W7

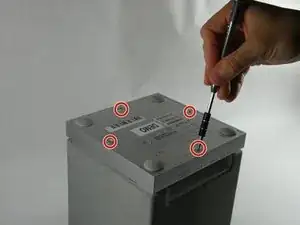

Переверните колонку вверх дном, затем с помощью отвертки Phillips #2 открутите 4 винта, удерживающих нижнюю крышку.

Винт рядом с панелью I/O будет примерно 20 мм в длину. Остальные винты будут примерно 35 мм в длину.

Используйте металлическую лопатку, чтобы убрать все резинки-ножки.

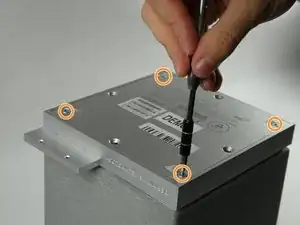

Открутите все четыре винта под резинками-ножками.

Эти винты будут примерно 35 мм в длину.

Теперь вы можете использовать инструмент для поддевания, чтобы снять нижнюю панель с колонки.

С помощью отвертки Phillips #2 открутите 5 винтов с материнской платы.

Эти винты имеют длину около 8 мм.

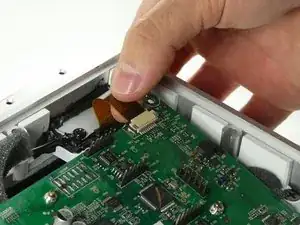

Поднимите фиксирующие язычки по бокам разъема шлейфа.

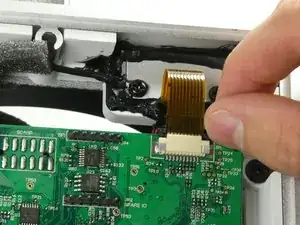

Аккуратно потяните шлейф из разъема, чтобы удалить его.

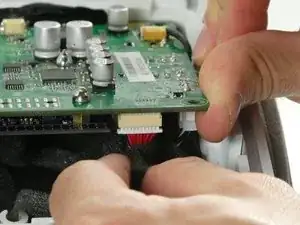

Наклоните материнскую плату наружу от колонки.

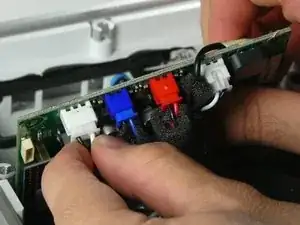

Удалите все пять разъемов с материнской платы.

Извлеките материнскую плату из колонки.

С помощью отвертки Phillips #2 открутите три винта с сетевой карты.

Эти винты имеют длину около 8 мм.

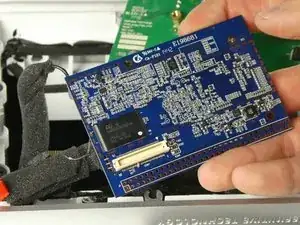

Удалите сетевую карту с материнской платы.
