Замена батареи устройства Cineyo BT-03

В этом руководстве пошагово описан простой процесс замены неисправной батареи, чтобы Вы снова могли пользоваться устройством.

Шаг 1

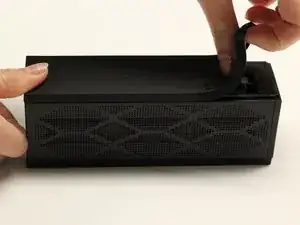

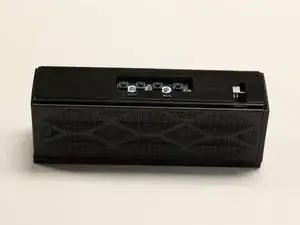

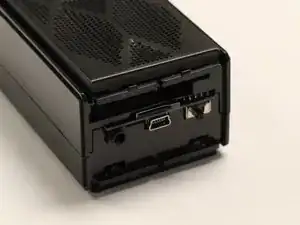

Снимите верхнюю резиновую накладку (со стороны кнопок) вручную.

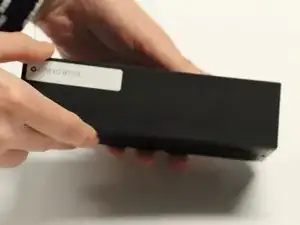

Переверните устройство и снимите нижнюю резиновую накладку вручную.

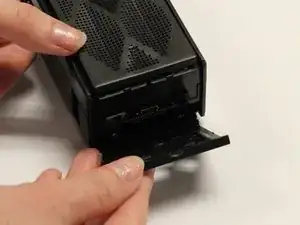

Аккуратно снимите пластиковую боковую крышку (со стороны с аудиоразъёмом) вручную, поддев выемку на крышке. Выемка выделена на фотографии.

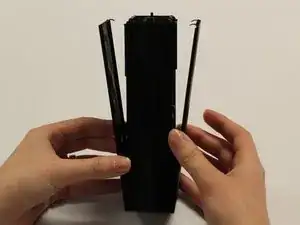

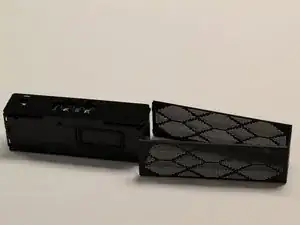

Отсоедините пластиковую решётку динамика с передней и задней стороны. Затем сдвиньте крышку, чтобы снять её с корпуса устройства.

Крышка должна оставаться в виде одного цельного элемента.

Выверните пять винтов длиной 1 см на задней стороне (противоположно динамикам) с помощью крестовой отвёртки Phillips #1.

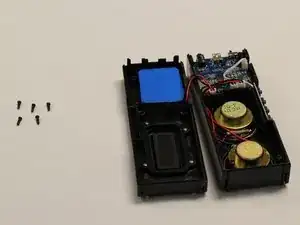

Осторожно раздвиньте две секции корпуса устройства.

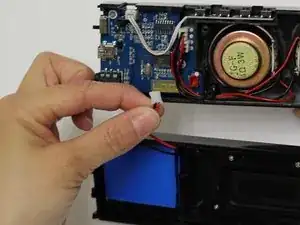

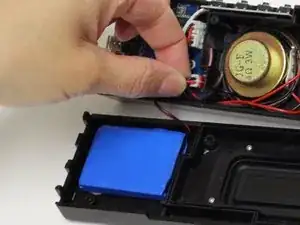

Отсоедините провода, подключающие синюю батарею к плате.

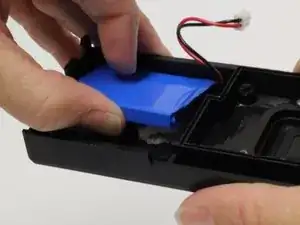

Вытащите синюю батарею из отсека пальцами.

Возможно небольшое сопротивление из‑за клея, прикрепляющего батарею к корпусу, поэтому может потребоваться небольшое усилие.

Для сборки устройства выполните указанные действия в обратном порядке.

Перевод руководства с ifixit.com
