Замена панели кнопок DKnight MagicBox II
В этом руководстве мы пошагово покажем, как заменить панель кнопок. Это довольно простой процесс, если передняя панель и материнская плата уже сняты.
Шаг 1
Используя синюю пластиковую открывалку, подденьте верхнюю резиновую крышку, затем той же открывалкой снимите нижнюю панель
Шаг 2
На решётке в углах, ближе всего к переключателю питания, находятся четыре защёлки. Используйте пластиковую открывалку, чтобы освободить все четыре защёлки от панели, затем проведите открывалкой вдоль края решётки, чтобы она легко снялась.
Шаг 3
На задней панели (с противоположной стороны от панели с двумя динамиками) открутите все 7 винтов с помощью крестовой отвёртки PH1 (винты: головка PH1, длина 7 см).
Шаг 4

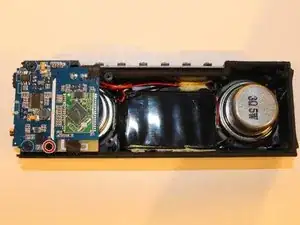

Разъедините две половины, чтобы отделить заднюю панель от передней панели.
Шаг 5

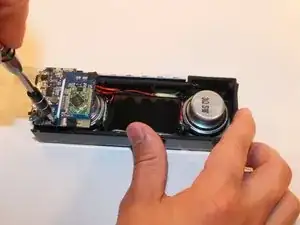

Удалите единственный винт, который крепит материнскую плату к передней панели (винт: головка PH1, размер 0,5 см).
Шаг 6

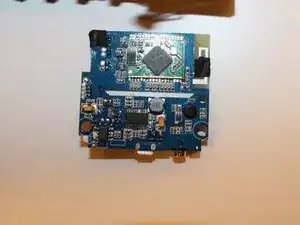

Аккуратно подденьте материнскую плату пальцами, отделяя её от чёрного изоляционного клея.
Шаг 7

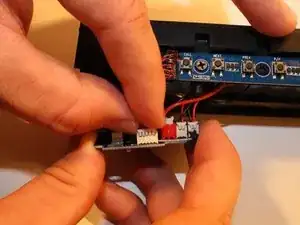

Отсоедините разъём панели кнопок (самый большой из разъёмов, его легко проследить до панели кнопок).
Шаг 8
Используя пинцет, нажмите на предохранительные защёлки пластикового переключателя, затем отсоедините вручную разъём кабеля питания (красный средний по размеру).
Шаг 9

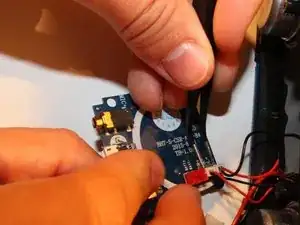

Используя пинцет, нажмите на две предохранительные защёлки пластикового переключателя, затем отсоедините вручную два разъёма динамиков (два меньших по размеру разъёма).
Шаг 10

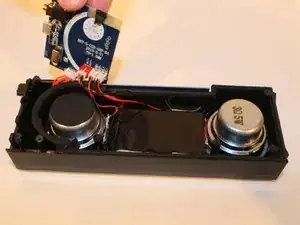

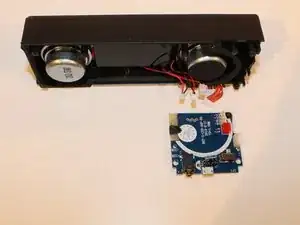

Теперь материнская плата отсоединена от узла динамиков.
Шаг 11

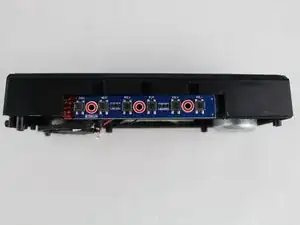

Удалите три винта, которые крепят плату кнопок (винт: головка PH1, размер 0,5 см).
Теперь Вы можете снять панель кнопок с устройства.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
