Замена твитеров Definitive Technology W7

Электроника

В данном руководстве описывается, как заменить твитер в Definitive Technology W7 с номером модели 093207098505. Удаление или замена этой детали необходимо, поскольку неисправные твитеры часто являются причиной искаженного или плохого звучания. В ходе выполнения этой инструкции не возникнет потенциально опасных ситуаций.

Шаг 1

Вставьте лопатку в любой из четырех углов панели и нажмите вниз на ручку лопатки, чтобы отодвинуть панель от корпуса динамика.

Повторяйте эту процедуру по периметру, пока панель не освободится, затем поднимите панель вручную.

Шаг 2

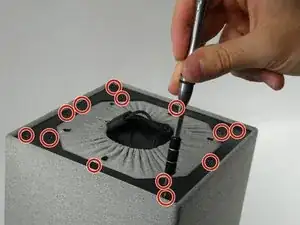

Удалите тринадцать винтов Phillips #0 длиной 5 мм.

После того как все винты будут удалены, аккуратно вытяните черную панель, чтобы убрать её с верхней части динамика.

Шаг 3

Серая сетчатая сумка, закрывающая динамик, станет доступна.

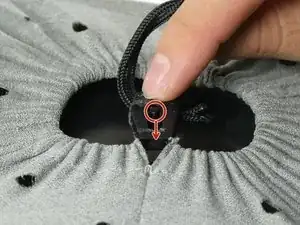

Поверните переключатель посередине, чтобы ослабить мешок.

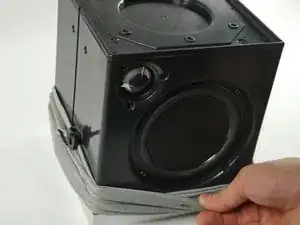

Подтяните вверх механизм блокировки, чтобы ослабить шнурок. Остановитесь, когда сетчатая сумка станет достаточно свободной, чтобы её можно было потянуть вниз.

Шаг 4

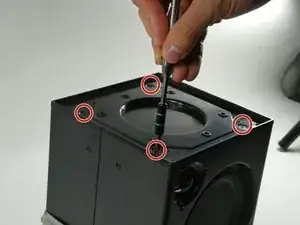

Удалите четыре винта на верхней части устройства в каждом углу с помощью отвертки Phillips #0.

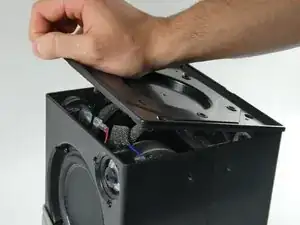

Снимите черную панель.

Шаг 5

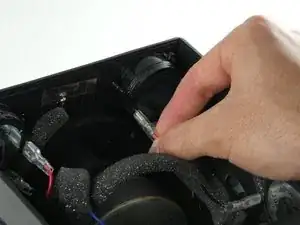

Аккуратно потяните за два красных провода, чтобы отключить их от твитера по отдельности.

Шаг 6

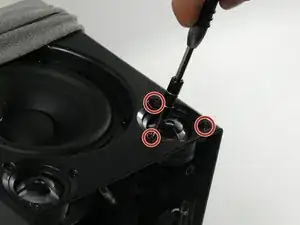

Используйте отвертку Phillips #0, чтобы удалить три черных винта, крепящих твитер к корпусу.

Шаг 7

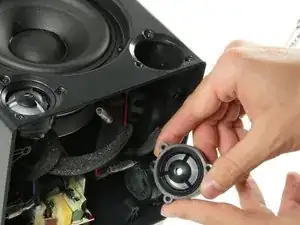

Аккуратно нажмите вниз, с внешней стороны корпуса, на твитер, чтобы освободить его от корпуса динамика.

Убедитесь, что у вас есть дополнительная рука под твитером, чтобы поймать его, когда он упадет из корпуса динамика.

При необходимости повторите шаги 1-3 для другого твитера.
