Замена блока питания Definitive Technology W7
В этом руководстве описано, как заменить блок питания в Definitive Technology W7, с номером модели 093207098505. Причина замены этой детали в том, что она обеспечивает питание всех электрических компонентов устройства. Признаки неисправного блока питания — устройство не включается или самопроизвольно выключается.
Шаг 1
Зафиксируйте лопаткой любой из четырёх углов панели и приложите вниз давление к ручке лопатки, чтобы отжать панель от корпуса динамика.
Повторяйте эту процедуру по периметру, пока панель не отщёлкнется, затем поднимите панель вручную.
Шаг 2
Отверните тринадцать винтов Phillips #0 длиной 5 мм.
Когда все винты будут удалены, аккуратно потяните вверх чёрную панель, чтобы снять её с верхней части динамика.
Шаг 3
Будет открыта серая сетчатая сумка, покрывающая динамик.
Щёлкните переключатель в середине фиксатора, чтобы ослабить мешок.
Тяните вверх за запирающий механизм, чтобы ослабить шнурок. Перестаньте тянуть, когда сетчатая сумка станет достаточно свободной, чтобы её можно было потянуть вниз.
Шаг 4
Снимите четыре винта на верхней части устройства в каждом углу с помощью отвёртки Phillips #0.
Снимите чёрную панель.
Шаг 5

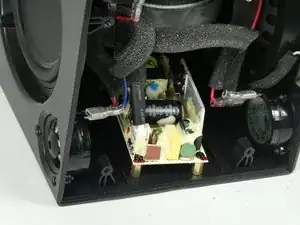

Используйте отвёртку Phillips #2, чтобы отвинтить четыре чёрных винта длиной 5 мм на боковой стороне устройства.
Шаг 6

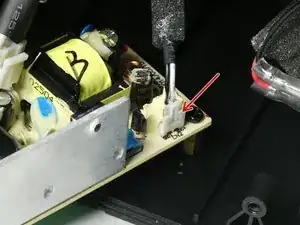

Отщёлкните два белых разъёма от блока питания. Это делается путём сжатия двух белых пластиковых планок на защёлке вместе, затем тяните вверх.

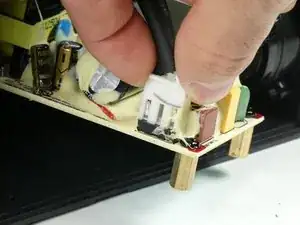

Если снятие защёлок с блока питания вручную затруднено, используйте плоскогубцы, чтобы сжать две белые пластиковые планки вместе, затем потяните вверх.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
