Замена динамика Definitive Technology W7

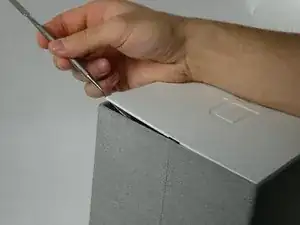

Используйте металлическую лопатку, чтобы отжать панель в верхней части устройства.

На верхней панели по центру находится логотип устройства.

Поставьте плоский конец металлической лопатки в зазор между верхней панелью и корпусом и медленно подденьте панель.

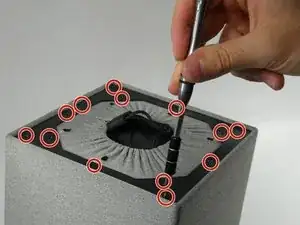

Удалите тринадцать винтов с крестовой головкой Phillips #0.

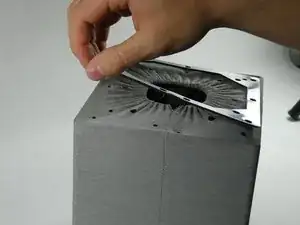

Снимите чёрную панель.

После снятия чёрной панели вы увидите, что устройство покрыто серой сеткой, зафиксированной шнурком.

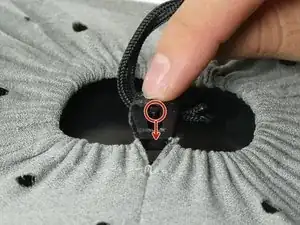

Переключите защёлку посередине, чтобы ослабить мешочек.

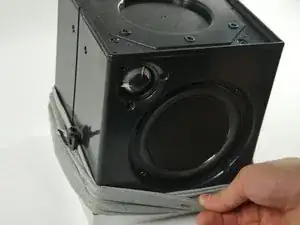

После того как вы перевели защёлку, ослабьте мешочек и опустите его вниз — это откроет доступ к динамику.

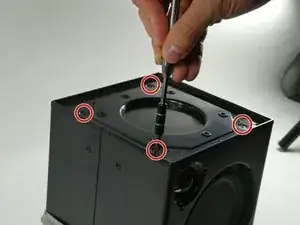

Снимите четыре винта в верхних углах устройства с помощью отвёртки Phillips #0.

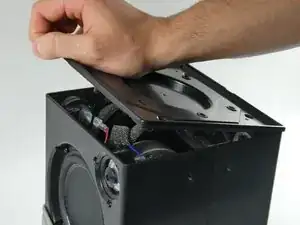

Осторожно поднимите верхнюю крышку и снимите её с устройства.

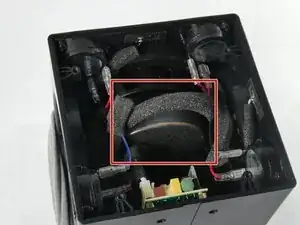

Заглянув внутрь устройства, вы увидите динамик — это большой цилиндр внутри корпуса.

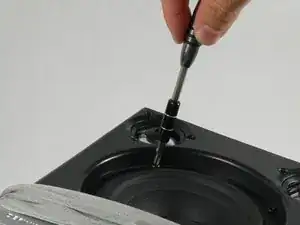

Удалите четыре винта Phillips #0 вокруг динамика, удерживающие его на месте.

Положите устройство на бок так, чтобы динамик был сверху, затем выкрутите винты вокруг динамика.

Поставьте устройство в вертикальное положение и аккуратно вытяните динамик из корпуса, сохраняя провода подключёнными.

Возьмитесь за конец провода, соединяющего устройство с самим динамиком.

Медленно и аккуратно отсоедините провода от динамика.
