Замена материнской платы Digitech XC-5206
Это руководство поможет заменить материнскую плату внутри Bluetooth-динамика Digitech XC-5206. Перед началом работы ознакомьтесь со страницей устранения неисправностей.
Шаг 1
Снимите переднюю панель, вдавив плоский край лопатки между панелью и пластиком. Под углом подденьте лопаткой и используйте пальцы, чтобы отщёлкнуть панель. Возможно, потребуется приложить дополнительную силу.
Шаг 2

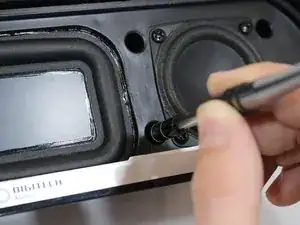

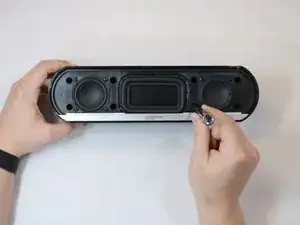

Отвинтите восемь винтов длиной 14 мм, расположенных ближе всего к краям динамика, вращая отвертку PH2 против часовой стрелки.
Освободите лицевую панель, держа динамик лицевой стороной вниз. Аккуратно встряхните или постучите передней частью о стол, чтобы полностью снять панель.
ИЛИ возьмитесь за серебристую язычок и потяните лицевую панель наружу. Возможно, потребуется сила.
Шаг 3

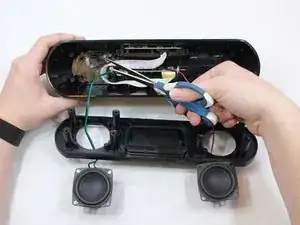

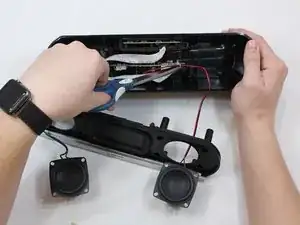

Перережьте стяжки, обмотанные вокруг красного и зелёного проводов, с помощью ножниц или плоскогубцев.
Шаг 4

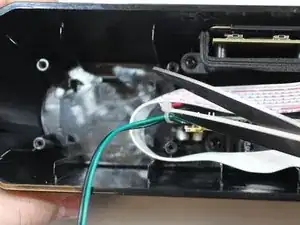

Вытащите провода из разъёмов с помощью пинцета с тупыми жалами.
Шаг 5

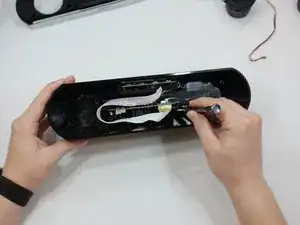

Отвинтите два винта длиной 10 мм, фиксирующих соединение материнской платы со звуковой системой, вращая бит PH2 против часовой стрелки.
Шаг 6

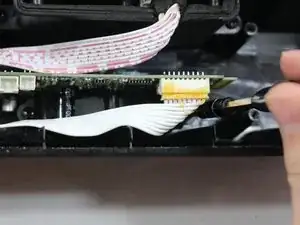

Выньте материнскую плату из слота, используя наклонный пинцет и пинцет с тупыми жалами по обеим сторонам.
Шаг 7

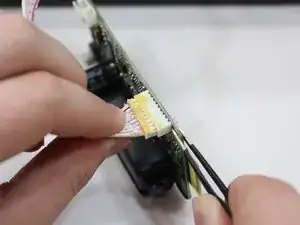

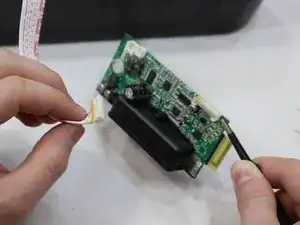

Отсоедините материнскую плату от белой проводной колодки, раздвинув их: с одной стороны используйте пинцет с тупыми жалами, а с другой — пальцы на штекере проводной колодки.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
