Замена проводных соединений Digitech XC-5206
Данное руководство поможет пользователям заменить проводные соединения от внутренних динамиков к материнской плате на Bluetooth-колонке Digitech XC-5206. Пожалуйста, обратитесь к странице диагностики перед началом шагов по замене.
Шаг 1

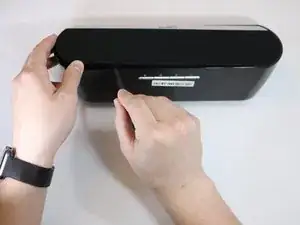

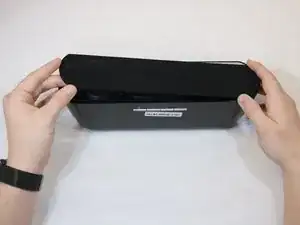

Удалите переднюю панель, сильно вставив плоский край лопатки между панелью и пластиком. Угол лопатки и используйте пальцы, чтобы поддеть панель. Возможно, потребуется приложить дополнительные усилия.
Шаг 2

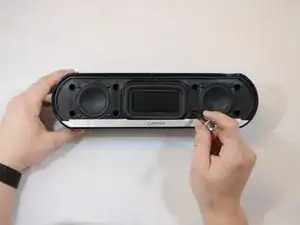

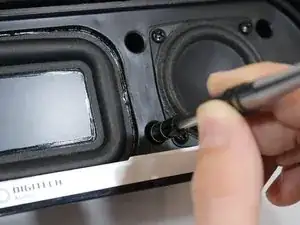

Открутите все восемь винтов размером 14 мм, находящихся ближе к краям колонки, вращая отвертку PH2 против часовой стрелки.

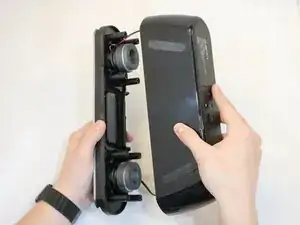

Снимите лицевую панель, держа колонку лицом вниз. Осторожно потрясите или постучите передней панелью о стол, чтобы полностью снять ее.
ИЛИ схватитесь за серебристую вкладку, чтобы вытащить лицевую панель колонки. Это может потребовать усилий.
Шаг 3

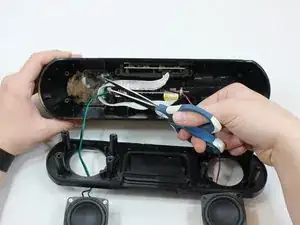

Перерезать кабельные стяжки, обернутые вокруг красных и зеленых проводов, с помощью ножниц или плоскогубцев.
Шаг 4

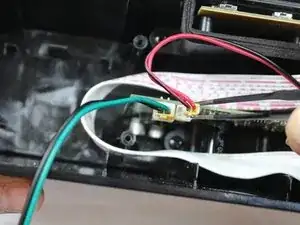

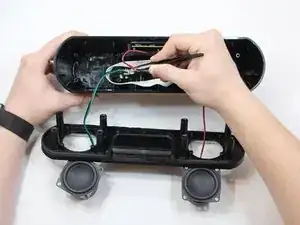

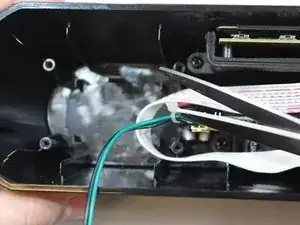

Вытащите провода из портов с помощью тупоконечных пинцетов.
Шаг 5

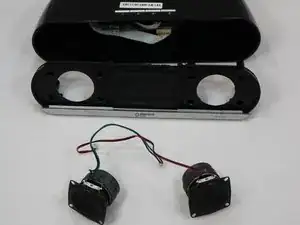

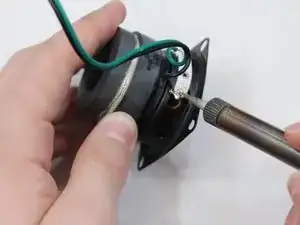

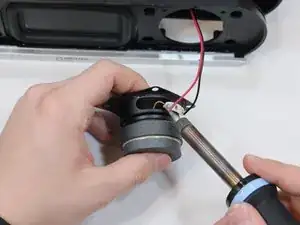

Удалите зеленое (левое) и красное (правое) проводное соединение со спикерной лампы с помощью паяльной станции.
Заключение
Чтобы собрать устройство, следуйте данным инструкциям в обратном порядке.
Перевод руководства с ifixit.com
