Замена верхней платы (PCB) кнопок Logitech G700s

Извлеките батареи из мыши.

Используйте пластиковый инструмент для вскрытия, чтобы отслоить четыре ножки мыши.

Снимите пять винтов Phillips #00 длиной 5,5 мм, расположенных под ножками мыши.

Снимите верхнюю часть мыши с нижней половины.

Между половинами проходит провод.

Отключите программируемые кнопки от материнской платы.

Белый разъём на материнской плате может отойти при отключении. В таком случае используйте инструмент, чтобы поддеть в указанном месте и разделить их, затем вставьте разъём обратно на материнскую плату.

Удалите чёрный штифт, который фиксирует колесо прокрутки на материнской плате.

Выступ на нижней стороне штифта защёлкивается в углубление на основании.

Самый простой способ вынуть штифт — использовать острый конец лопатки и поддеть этот конец штифта.

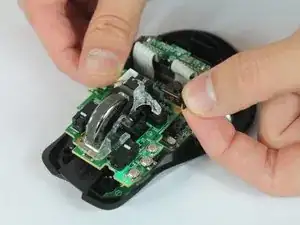

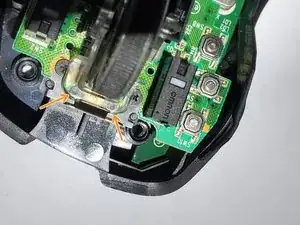

Сначала приподнимите узел сзади (зелёная стрелка), при этом передняя прозрачная часть должна оставаться на пружинах (красный круг).

Затем, слегка потянув его назад, аккуратно поднимите переднюю часть с пружин.

Она может немного подпрыгнуть от пружин.

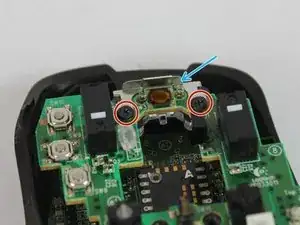

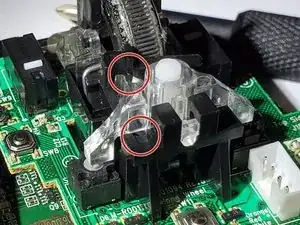

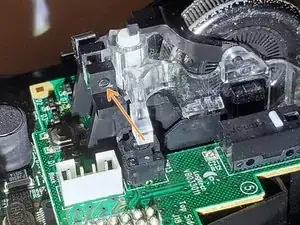

Прозрачная передняя часть имеет отверстие, которое насаживается на прозрачный выступ чуть ниже скобы (синяя стрелка на втором изображении) — это позволяет колесу прокрутки поворачиваться влево и вправо для функций прокрутки влево и вправо.

Точка поворота не очень глубоко зафиксирована. При сборке совмещайте круглые метки спереди с пружинами, затем надавите на заднюю сторону в держателе — она сама встанет на место.

Будьте осторожны, чтобы не потерять две маленькие пружины! Они магнитные и могут прикрепиться к магнитным наконечникам отвёрток!

Оставление магнита на металлической скобе может помочь удержать пружины, хотя я этого не пробовал.

Снимите пружины и сохраните их в безопасном месте.

Отпаивайте контактные штыри. Отпаивайте, пока винты и крепёжные детали из следующих двух шагов всё ещё присоединены, чтобы плата была более устойчивой.

Обратите внимание на пластиковые детали рядом с разъёмом. Найдите удобное положение, чтобы паяльник не контактировал с пластиком, иначе он расплавится.

Используйте много флюса. Я считаю, что паяльник-отсос engineer SS-02 значительно упрощает работу, так как его цилиндр имеет уплотнения и обеспечивает хорошее всасывание. У него также есть гибкий термостойкий наконечник, позволяющий прижимать его к плате и паяльнику.

Смотрите сверху и проверьте, что большая часть припоя между контактом и стенкой отверстия удалена. Толкните каждый штырь в сторону, чтобы убедиться, что он отвязан.

Если остаётся значительное количество припоя, разогрейте соединение и попробуйте отсос снова.

Если кажется, что отверстие почти чистое, но штырь всё ещё держится, попробуйте с умеренным усилием поджать штырь к противоположной стенке (где он явно оторван). (Не применяйте слишком большую силу, чтобы не повредить покрытие сквозного отверстия.)

Если он не поддаётся при умеренном усилии, попробуйте поджать штырь паяльником тем же способом. Если он прилипает к другой части, значит припой ещё недостаточно отсосан.

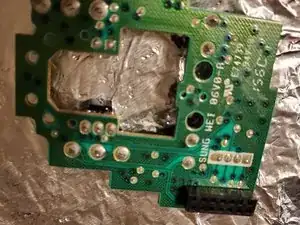

Опционально можно модифицировать плату, чтобы использовать разъём между верхней и нижней платами — это облегчит доступ в будущем. Для этого нужно заменить или укоротить контактные штыри. Используются разъёмы шагом 2,0 мм 2x7. Расстояние между платами примерно 7,2 мм. Я использовал контакты Molex 87758-1450 и гнездо Amphenol 63453-114LF.

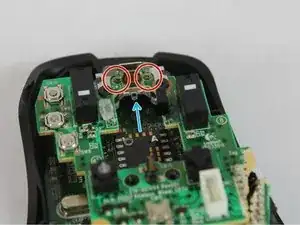

Удалите два винта Phillips #00 с материнской платы.

Пружины должны уже быть сняты и сохранены на шаге с колесом прокрутки. Если нет — выполните это перед снятием винтов.

Снимите металлическую скобу

Снимите два винта Phillips #00.

Далее снимите пластиковое крепление для колеса прокрутки.

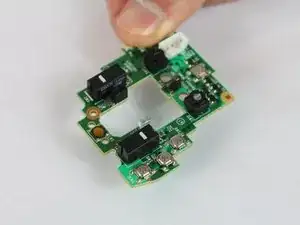

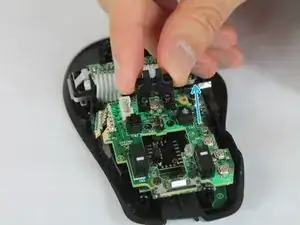

Теперь верхняя плата кнопок может быть удалена.

Не применяйте силу, если плата не поднимается легко. Вернитесь к шагу с выпаиванием контактных штырей и проверьте оставшиеся соединения.

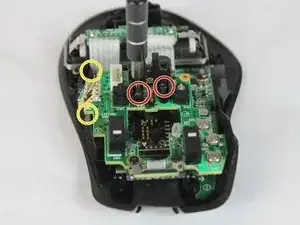

Если вы модифицировали мышь, установив гнезда вместо припаиваемых соединений, поднимайте плату в указанных жёлтыми кругами местах, чтобы не повредить плату. При сборке сначала совместите два центральных штыря, к которым крепится кронштейн колеса, с отверстиями, затем нажмите на область разъёма.
