Замена массива боковых кнопок Logitech G700s

Компьютеры

Следуя этому руководству, Вы сможете снять и заменить четырехкнопочный массив на игровую мышь Logitech G700s.

Шаг 1

Снимите батареи с мыши.

Используйте пластиковый инструмент для открытия, чтобы отклеить четыре ножки мыши.

Шаг 2

Удалите пять винтов Phillips #00 длиной 5.5 мм, находящихся под ножками мыши.

Шаг 3

Отделите верхнюю часть мыши от нижней половины.

Существует провод, соединяющий две части.

Отключите программируемые кнопки от материнской платы.

Белый разъем на материнской плате может отойти во время отключения. В этом случае используйте инструмент, чтобы приподнять в указанном месте и вставить разъем обратно на материнскую плату.

Шаг 4

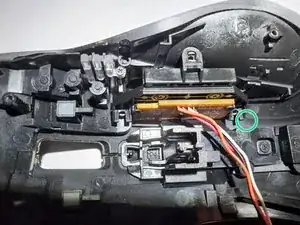

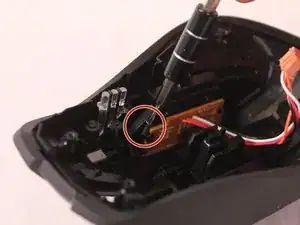

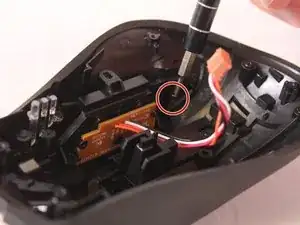

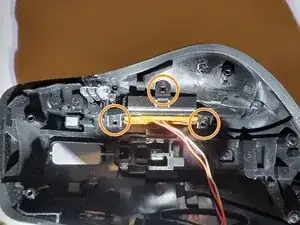

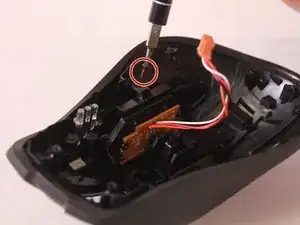

Удалите три винта Phillips #00 длиной 5.5 мм, удерживающих сборку кнопок на мыши.

Не удаляйте винты, находящиеся на печатной плате, только те, что удерживают пластиковую сборку на месте.

Шаг 5

Чтобы снять сборку боковых кнопок:

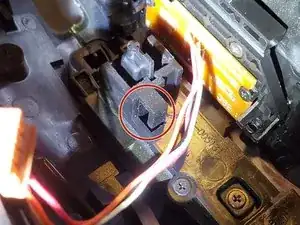

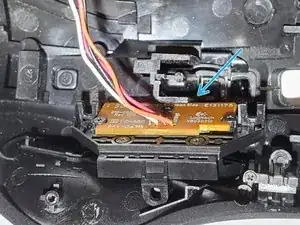

Сначала отцепите кабели от направляющей, чтобы они не зацепились при извлечении сборки.

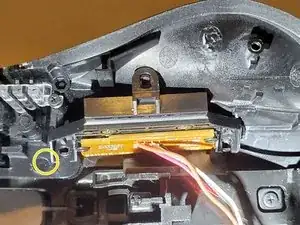

Сборка удерживается за счет защелкивающего действия от винтовых постов на верхней оболочке и отверстий для винтов на сборке. В следующем шаге будет подробно объяснено, как ее извлечь.

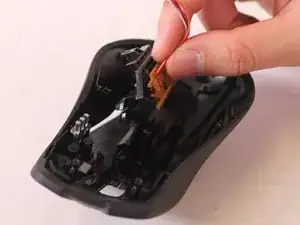

Определенно не тяните за кабель, чтобы снять, как показано на первом изображении. Провода довольно хрупкие.
