Замена нижнего блока печатной платы (PCB) в Logitech G700s

Извлеките аккумуляторы из мыши.

Используйте пластиковый инструмент для поддевания, чтобы оторвать четыре ножки мыши.

Удалите пять винтов Phillips #00 длиной 5,5 мм, находящихся под ножками мыши.

Снимите верхнюю часть мыши с нижней половины.

Две половины соединены проводом.

Отключите программируемые кнопки от материнской платы.

Белый пластиковый разъём на материнской плате может оторваться при отключении. В таком случае используйте инструмент, чтобы поддеть в указанном месте и разделить их, затем вставьте разъём обратно на материнскую плату.

Удалите чёрный штифт, который фиксирует колесо прокрутки на материнской плате.

Выступ на нижней стороне штифта защёлкивается в углубление на основании.

Я считаю, что самый простой способ снять штифт — использовать остроконечный конец лопатки, чтобы нажать на этот конец штифта.

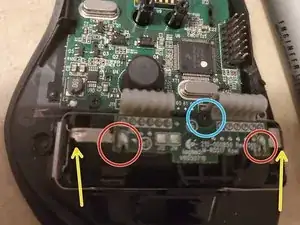

Сначала поднимите сборку сзади (зелёная стрелка), при этом передняя прозрачная пластиковая часть должна оставаться на пружинах (красный круг).

Затем, слегка потянув её назад, аккуратно снимите переднюю часть с пружин.

Она может немного подпрыгнуть из-за пружин.

Прозрачная передняя часть имеет отверстие, которое насаживается на прозрачный выступ чуть ниже кронштейна (синяя стрелка на втором фото), чтобы колесо прокрутки могло поворачиваться влево и вправо для функций прокрутки влево и вправо.

Хотя точка поворота не сильно глубоко закреплена. При сборке совместите круглые метки спереди с пружинами, затем нажмите заднюю часть вниз в держатель — она сама выровняется.

Будьте осторожны, чтобы не потерять две маленькие пружины! Они магнитные и могут притянуться к любой магнитной отвёртке!

Оставив магнит на металлической скобе, можно удержать пружины, хотя я этого не пробовал.

Снимите пружины и храните их в безопасном месте.

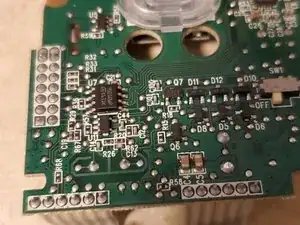

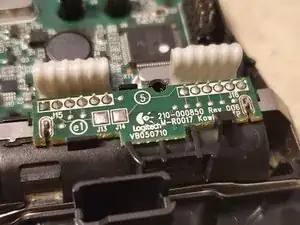

Отпаивайте контакты штыревой колодки. Пайку выполняйте пока винты и крепёжные элементы из следующих двух шагов всё ещё прикреплены — так плата будет устойчивее.

Обращайте внимание на пластиковые детали рядом с колодкой. Найдите удобное положение, где ваш паяльник вряд ли коснётся пластиковых деталей, так как они расплавятся при контакте с жалом.

Используйте много флюса. Я считаю, что насос для припоя Engineer SS-02 значительно менее раздражает в использовании, так как его цилиндр имеет уплотнения и обеспечивает хорошее всасывание. У него также гибкий жаропрочный наконечник, позволяющий прижимать его к печатной плате и паяльнику.

Смотрите строго сверху и проверьте, что большая часть припоя между контактом и стенкой отверстия удалена. Подтолкните каждый штырь вбок, чтобы убедиться, что он отсоединён.

Если остаётся значительное количество припоя, разогрейте соединение снова и попробуйте отсосать припой ещё раз.

Если выглядит в основном чисто, но штырь всё ещё прикреплён, попробуйте толкнуть штырь к противоположной стенке (где он явно отсоединён) с умеренной силой. (Не применяйте чрезмерную силу, иначе можно повредить лужение отверстия)

Если он не сдвигается при умеренном усилии, попробуйте использовать паяльник, чтобы толкнуть штырь таким же образом. Если он прилипает к другой части, значит припой не был достаточно отсосан.

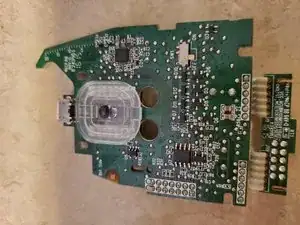

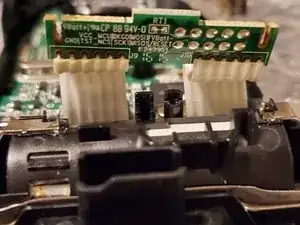

Опционально, вы можете модифицировать плату, чтобы использовать разъём для соединения верхней и нижней плат, чтобы впоследствии было легче доступаться. Потребуется заменить или укоротить штыревые контакты. Используется шаг 2,0 мм, 2x7 контактов. Между платами примерно 7,2 мм. Я использовал контакты Molex 87758-1450 и разъём Amphenol 63453-114LF.

Удалите два винта Phillips #00 с материнской платы.

Пружины должны были уже быть сняты и сохранены при шаге с колесом прокрутки. Если нет, сделайте это прежде чем снимать винты.

Снимите металлический кронштейн

Удалите два винта Phillips #00.

Далее снимите пластиковое крепление для колеса прокрутки.

Верхняя плата кнопок теперь может быть снята.

Не применяйте силу, если она не поднимается легко. Вернитесь к шагу по отпайке штыревой колодки и проверьте наличие оставшихся соединений.

Если вы модифицировали мышь, чтобы использовать разъём вместо паек, поднимайте плату за места, указанные жёлтыми кругами, чтобы избежать повреждения платы. При сборке сначала совместите два центральных штыря, к которым крепится крепление колеса, с отверстиями, затем прижмите область колодки вниз.

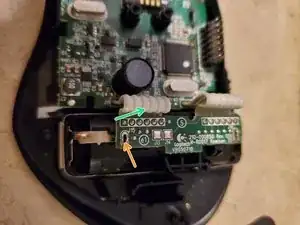

Отпаять контакты батарейных клемм.

Клеммы батарей индивидуально съёмные, поэтому можно попытаться вынуть плату вместе с клеммами. Однако это может быть сложно с учётом угла.

Если вы решите так сделать, захватывайте за концы батарейных клемм (показаны жёлтыми стрелками), а не за плату, чтобы не погнуть клеммы.

Удалите винт с крестообразной головкой, фиксирующий дочернюю плату.

Снимите прозрачную пластиковую деталь, поочерёдно поддёвывая два её конца понемногу.

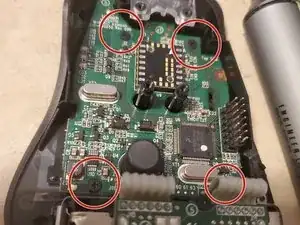

Удалите 4 винта с крестообразной шлицей, которыми нижний блок печатных плат закреплён в нижней части корпуса.

Снимите нижний блок печатных плат вместе с дочерней платой. Если припой всё ещё удерживает контакты, попробуйте освободить хотя бы один вывод, затем прогрейте оставшийся вывод и одновременно вытяните его.

Вы справились!
