Замена переключателей левого/правого клика Logitech G700s
Инструкция по замене левого и правого переключателей в мыши Logitech G700s.
Шаг 1

Извлеките батареи из мыши.
Используйте пластиковый инструмент для вскрытия, чтобы отодрать четыре ножки мыши.
Шаг 2

Выкрутите пять винтов Phillips #00 длиной 5,5 мм, расположенных под ножками мыши.
Шаг 3


Отделите верхнюю часть мыши от нижней половины.
Между половинами проходит провод.
Отключите программируемые кнопки от платы.
Белый разъёмный корпус на плате может отойти при отключении. В этом случае используйте инструмент, чтобы поддеть в указанном месте и разъединить их, затем вставьте корпус обратно на плату.
Шаг 4


Извлеките чёрный штифт, удерживающий колесико прокрутки на плате.
Выступ на нижней стороне штифта защёлкивается в углубление на основании.
Самый простой способ удаления штифта — использовать заострённый конец лопатки, чтобы нажать на этот конец штифта.
Шаг 5


Сначала приподнимите узел сзади (зелёная стрелка), при этом передняя прозрачная часть должна опираться на пружины (красный круг).
Затем, слегка потянув его назад, аккуратно приподнимите переднюю часть с пружин.
Она может немного подпрыгнуть от пружин.
Прозрачная передняя часть имеет отверстие, которое насаживается на прозрачный выступ чуть ниже кронштейна (синяя стрелка на втором фото), чтобы колесико могло поворачиваться влево и вправо для функции боковой прокрутки.
Точка поворота не сильно углублена. При сборке совместите круговые метки спереди с пружинами, затем надавите на заднюю часть в держатель — она сама выровнится.
Будьте осторожны, чтобы не потерять две маленькие пружинки! Они магнитные и могут присосаться к магнитной отвертке!
Оставление магнита на металлической скобе может помочь удержать пружины, хотя я этого не пробовал.
Снимите пружины и храните их в безопасном месте.
Шаг 6


Отпаивайте штыревые разъёмы. Паяйте и отсасывайте припой, пока в следующих двух шагах винты и крепёжные элементы ещё прикручены — так плата будет более стабильна.
Обратите внимание на пластиковые детали рядом с разъёмом. Найдите удобное положение, где паяльник вряд ли коснётся пластика — при контакте пластик расплавится.
Используйте много флюса. Я рекомендую присоску для припоя engineer SS-02 — её цилиндр с уплотнительными кольцами обеспечивает хорошее всасывание. У неё также есть гибкий термостойкий наконечник, позволяющий прижать её к плате и паяльнику.

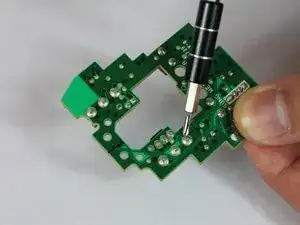

Смотрите строго сверху и убедитесь, что большая часть припоя между контактом и стенкой отверстия удалена. Слегка сдвиньте каждый пин вбок, чтобы убедиться, что он отсоединился.
Если осталась значительная часть припоя, повторно нагрейте контакт и попробуйте снова отсосать.
Если при визуальном осмотре видно, что контакт в основном чист, но штифт всё ещё держится, попробуйте с умеренной силой сдвинуть штифт к противоположной стенке (там, где он явно оторван). (Не применяйте чрезмерную силу, чтобы не повредить межслойное покрытие отверстия.)
Если он не сдвигается при умеренном усилии, используйте паяльник, чтобы оттолкнуть штифт таким же образом. Если он присоединяется к другой части, значит припой ещё не удалён достаточно.
По желанию вы можете модифицировать плату, установив разъём для соединения верхней и нижней частей, чтобы в будущем было проще добираться до контактов. Понадобится заменить или укоротить штыри разъёма. Используется шаг 2,0 мм, 2x7. Между платами примерно 7,2 мм. Я использовал контакты Molex 87758-1450 и гнездо Amphenol 63453-114LF.
Шаг 7

Снимите два винта Phillips #00 с материнской платы.
Пружины должны быть уже сняты и сохранены на этапе с колесиком. Если нет — сделайте это перед выкручиванием винтов.
Снимите металлический кронштейн
Шаг 8


Выверните два винта Phillips #00.
Далее снимите пластиковое крепление для колесика прокрутки.
Верхняя плата кнопок теперь может быть снята.
Не применяйте силу, если она не поднимается легко. Вернитесь к шагу по выпаиванию штырей и проверьте оставшиеся соединения.
Если вы модифицировали мышь, установив разъёмы вместо припаянных контактов, поднимайте плату за участки, отмеченные жёлтыми кругами, чтобы не повредить PCB. При сборке сначала совместите два центральных выступа, к которым крепится крепление колесика, с отверстиями, затем надавите на область разъёма.
Шаг 9

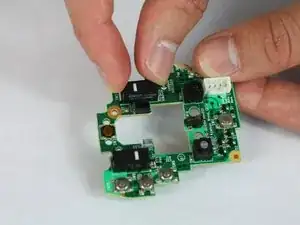

Отпаивайте переключатели от платы и снимите их.
Шаг 10
В качестве альтернативы следуйте инструкциям https://community.pcgamingwiki.com/blog/... и https://www.youtube.com/watch?v=eDoXMJyi... чтобы открыть переключатели без выпаивания и очистить контакты микропереключателя.
Будьте осторожны, чтобы не поцарапать плату при разъединении корпуса переключателя.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
