Замена боковой материнской платы Logitech G602
В этом руководстве вы узнаете, как разобрать ваш Logitech G602 и заменить боковую материнскую плату. Вам понадобятся отвертка Phillips #00 и несколько пластиковых инструментов для открытия, чтобы завершить это руководство.
Шаг 1

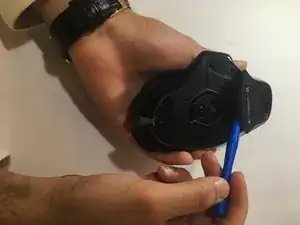

Используйте синюю лопатку, чтобы приподнять все 4 ножки мыши с нижней части мыши.
Шаг 2

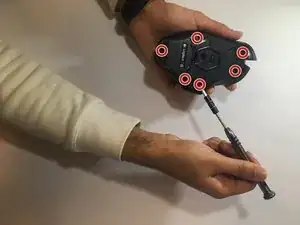

Используйте отвертку Phillips #00, чтобы открутить все 6 винтов (3x5мм) с нижней стороны ножек мыши.
Шаг 3

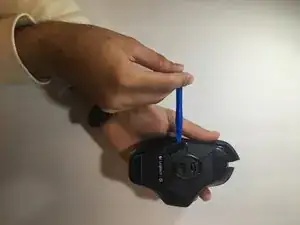

Используйте синюю лопатку, чтобы открыть отсек для батареек внизу.
Извлеките батарейки типа AA.
Шаг 4

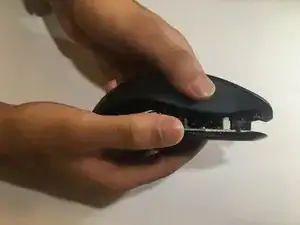

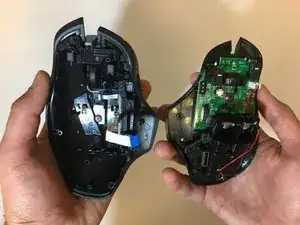

Поднимите верхнюю часть мыши от основания мыши (разделите мышь пополам), чтобы получить доступ к внутреннему оборудованию.
Шаг 5
Используйте пинцет, чтобы взять и извлечь белый шлейф от материнской платы.
Шаг 6

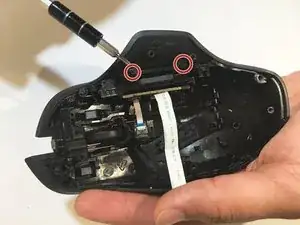

Используйте отвертку Phillips #00, чтобы удалить оба винта (3x5мм) над боковой материнской платой.
Шаг 7
Используйте отвертку Phillips #00 и открутите оба винта с боковой материнской платы.
Мы использовали плоскогубцы и биту Phillips #00, так как отвертка не могла поместиться сбоку устройства.
Шаг 8

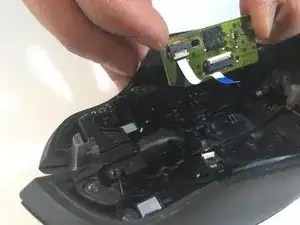

Используйте черную лопатку и свои пальцы, чтобы ослабить и снять боковую материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
