Как повторно наплавить приемник Logitech G602

Для разборки приемника зажмите обе его стороны плоскогубцами, затем потяните, чтобы разделить.

Удалите печатную плату из пластика приемника и убедитесь, что на плате не осталось остаточных пластиковых частиц.

На этом этапе можно нанести флюс, чтобы помочь в процессе повторной наплавки.

Поместите печатную плату в жаростойкий поддон/контейнер. Печатная плата будет нагреваться до ~260 градусов Цельсия, убедитесь, что контейнер может выдержать такую температуру.

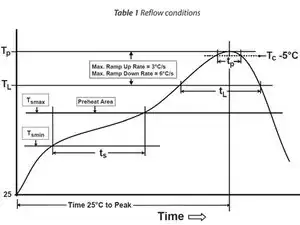

Повторная наплавка должна выполняться в соответствии с приложенной информацией, старайтесь следовать инструкции как можно точнее, чтобы избежать повреждений. Используйте термометр, чтобы отслеживать процесс, если используете стандартный тепловентилятор. Убедитесь, что температура не превышает максимальную, и равномерно нагревайте плату.

Примечание: При повторной наплавке, если на края печатной платы будет оказано слишком много тепла, она может начать расслаиваться.

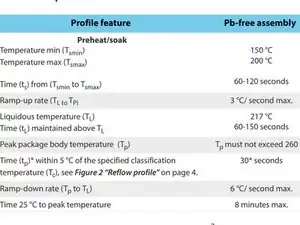

Примечание: Профиль повторной наплавки соответствует рекомендациям Nordic Semiconductors. Nordic Semiconductor является производителем SoC-передатчика, используемого в этом устройстве.

Опционально: При использовании печи для повторной наплавки настройте профиль в соответствии с приложенными документами.

Опционально: Это можно выполнить в стандартной кухонной печи, хотя это не рекомендуется, если печатная плата не запечатана в герметичном контейнере, чтобы предотвратить выход потенциально токсичных газов и их накопление внутри печи.

Позвольте печатной плате остыть и соберите устройство обратно.

После остывания и сборки устройства проверьте соединение с приемником с помощью утилиты подключения приемника Logitech.
