Разборка UPS OVISLINK TRACITE CUBE или CUBO All
Открытие UPS Ovislink Tracite 800 CUBO для замены аккумулятора или его предохранителя.
Легко сделать, если знаете как... но нет публичного руководства или инструкции от производителя...
Прежде всего... ВЫКЛЮЧИТЕ UPS и ОТКЛЮЧИТЕ ЕГО от сети.
Шаг 1
Перед началом убедитесь, что UPS выключен и отключён от сети. Вы не хотите, чтобы UPS включился во время выполнения работ.

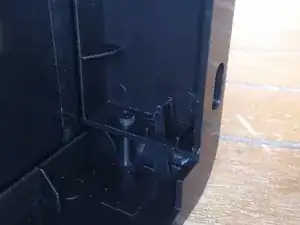

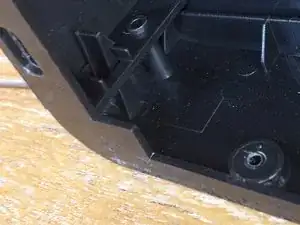

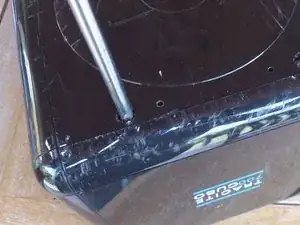

Снимите винты (2) с нижней части устройства
Шаг 2

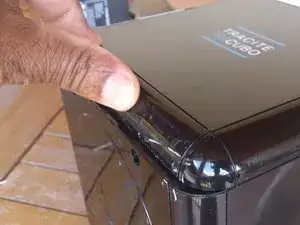

Подвиньте переднюю панель вверх
Шаг 3

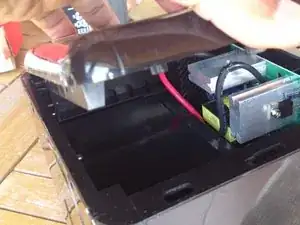

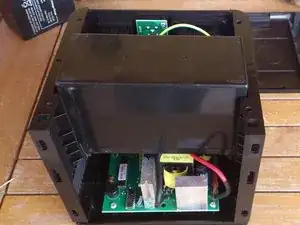

Снимите левые/правые защёлки. И снимите нижнюю панель
Шаг 4
Будьте осторожны
Шаг 5

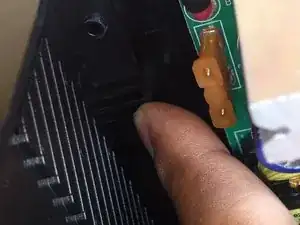

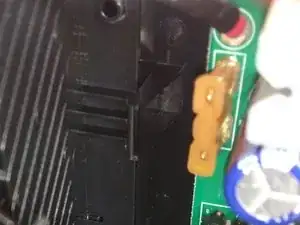

Отстегните левую панель
Шаг 6

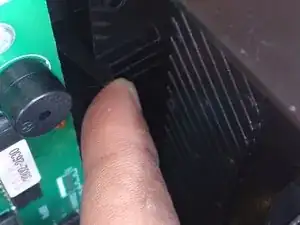

Отстегните правую панель
Шаг 7

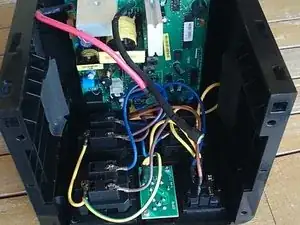

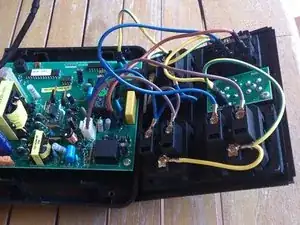

Осторожно при подключении задней панели...
- синий — нейтраль.
- жёлто‑зелёный — заземление
- коричневый — фаза

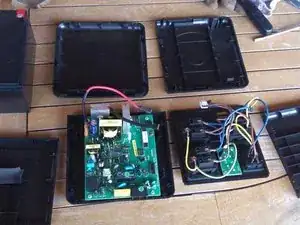

Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
