Как выровнять сканер HP Photosmart D110a

Опустите обе передние панели, чтобы открыть принтер. Поднимите крышку сканера вверх, потянув её вниз; имеются два защёлкивающихся язычка, которые нужно оттянуть вниз.

Отрегулируйте заслонку, закрывающую сканер, вверх, как показано.

Осторожно отведите крышку сканера от принтера, чтобы освободить её две защёлки.

Найдите три винта на верхней части принтера.

Оранжевый круг показывает четвёртый винт, расположенный за панелью питания. Пока что не обращайте на него внимания — инструкции по его снятию приведены в шаге 5.

Используя отвёртку T-9, выкрутите три винта с верхней части принтера.

Для снятия панели кнопки питания:

Просуньте руку внутрь переднего проёма принтера.

Нажмите на маленькую защёлку за кнопкой питания.

Приведено изображение снятой панели кнопки питания, чтобы показать расположение защёлки, которую нужно нажать.

Вытяните панель справа налево.

Снимите четвёртый винт, который был закрыт панелью кнопки питания.

Не пытайтесь выкручивать винт под углом. Это повредит шлиц винта и усложнит его удаление. Удаляйте его только описанным способом.

Этот винт расположен неудобно. Мы обнаружили, что фиксирование бита T-9 в тонких плоскогубцах даёт достаточный рычаг, чтобы вытащить его.

С помощью напарника:

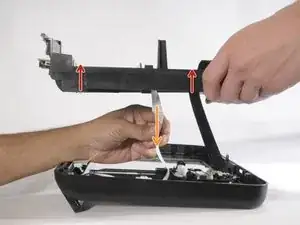

Пусть один человек приподнимет крышку на 2–3 дюйма.

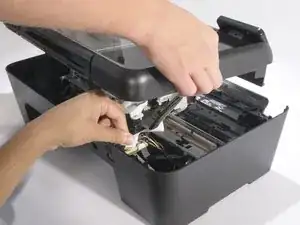

Пусть другой человек аккуратно отсоединит три кабеля от платы (зелёной печатной платы) к крышке, осторожно потянув их вверх.

Полностью снимите крышку.

Снимите один винт T-9 с нижней стороны крышки, как показано.

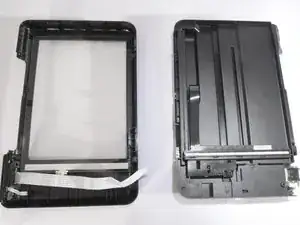

После удаления винта разделите две части крышки, подняв её вертикально.

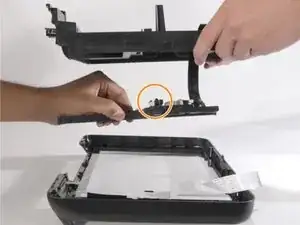

Поднимайте верхнюю часть только настолько, чтобы не было натяжения на показанные ленточные кабели.

Аккуратно протяните вниз белый ленточный кабель через верхнюю часть крышки.

Разделяйте части крышки, сохраняя чёрный ленточный кабель подключённым. Осторожно положите часть со сканером, чтобы не создавать напряжения на её ленточный кабель.

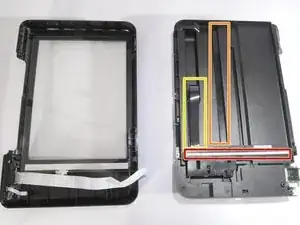

После снятия и разборки крышки найдите сканер.

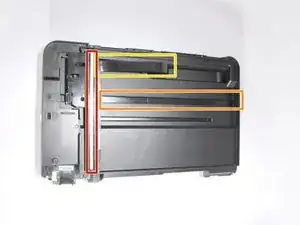

Отрегулируйте колесо сканера так, чтобы оно входило в путь.

Если чёрный ленточный кабель перекручен, распрямите его, чтобы он выглядел как показано.
