Замена розетки TAE/DSL на разъём RJ45
По мере развития технологий важно идти в ногу с изменениями, чтобы ваша домашняя или офисная сеть работала максимально эффективно. Розетка TAE широко использовалась в Германии и других странах Европы для подключения к DSL-модемам, но теперь стандартом становится разъём RJ45. В этом руководстве мы приведём шаги по замене розетки TAE на розетку RJ45, чтобы вы могли подключиться напрямую к современному DSL-модему, например FritzBox.
Обратите внимание, что первая розетка в доме обычно является специальной розеткой с PPA (пассивное тестовое подключение), которая принадлежит вашему интернет-провайдеру и не должна заменяться.
Шаг 1

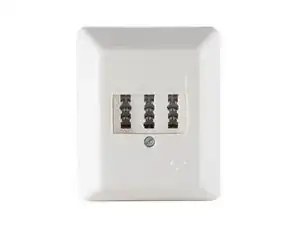

Открутите и снимите крышку.

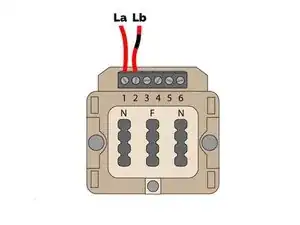

Если вы хотите установить разъём RJ45, но у вас есть доступ только к первой (не подлежащей замене) розетке TAE, вы можете смонтировать новую розетку RJ45 рядом с ней. Подключите La на новой розетке к контакту 6 старой розетки TAE, а Lb к контакту 5. Для подключения можно использовать любой тип экранированной витой пары.
Отсоедините соединения.
Отслеживайте La и Lb. Вам нужно будет знать, какие провода куда подключать в новой розетке.
Открутите розетку от стены.
Шаг 2

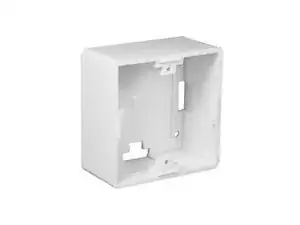

Прикрутите новую крышку розетки к стене.
Обратитесь к руководству, прилагаемому к вашей розетке, для этого шага.
Шаг 3

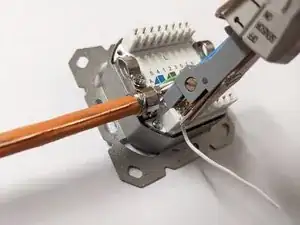

Если вы не знаете, как пользоваться инструментом для обжима, сначала ознакомьтесь с этим руководством.
Подключите La к контакту 4 (синий).
Подключите Lb к контакту 5 (бело-синий).
Шаг 4

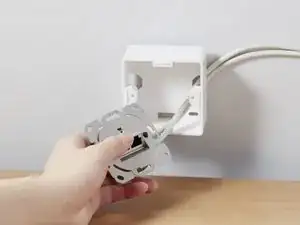

Установите разъём RJ45 внутри корпуса и прикрутите лицевую панель.
Обратитесь к руководству, прилагаемому к вашей розетке, для этого шага.
Заключение
Приятного серфинга в интернете!
