Руководство пользователя HyperJuice Magic Box

ВАЖНО: ПРОЧИТАЙТЕ ЭТО ПЕРВЫМ ДЕЛОМ

Это комплект для модификации, который необратимо изменяет ваш оригинальный блок питания Apple для MacBook. Использование этого комплекта аннулирует гарантию Apple на переходник питания для MacBook. Хотя мы предприняли все меры для обеспечения безопасного использования продукта (включая защиту от короткого замыкания и перегрузки по току), это всё равно комплект для самостоятельной сборки (DIY).

Компания Sanho не несёт ответственности за любые особые, случайные или косвенные убытки, включая, но не ограничиваясь, упущенной выгодой, потерей прибыли, потерей или восстановлением данных, арендой или заменой оборудования, простоем, повреждением имущества и претензиями третьих сторон, возникающими на любом основании, включая гарантийные обязательства, договорные, предусмотренные законом или за причинение вреда.

Независимо от срока действия ограниченной гарантии или какой-либо гарантии, подразумеваемой законом, или в случае, если ограниченная гарантия не будет выполнена, ответственность компании Sanho ни при каких обстоятельствах не превысит стоимость приобретённого продукта. За всеми условиями обращайтесь на наш сайт.

Используя данный продукт, Вы подтверждаете, что принимаете указанные условия. В противном случае верните продукт в оригинальной упаковке продавцу.

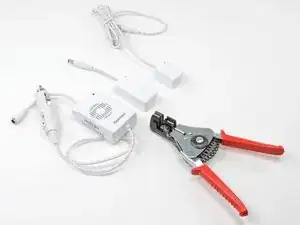

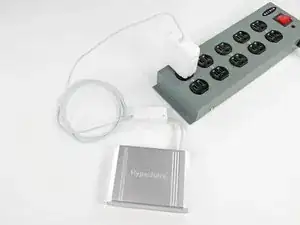

Перед началом разложите содержимое комплекта Magic Box. В него должны входить (по часовой стрелке, начиная слева):

Автомобильный адаптер

Большой Magic Box

Малый Magic Box

Обжимной инструмент для проводов

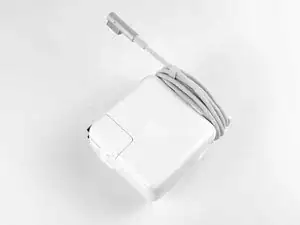

Также подготовьте переходник MagSafe, который Вы собираетесь модифицировать.

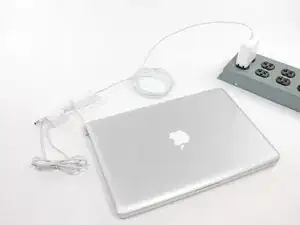

Убедитесь, что переходник питания отключён от розетки и MacBook.

Используйте ручку, чтобы поставить отметку на кабеле MagSafe примерно в 4 дюймах (10 см) от разъёма MagSafe.

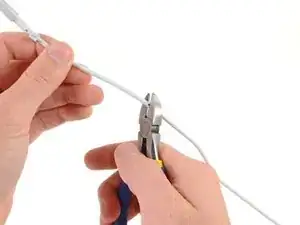

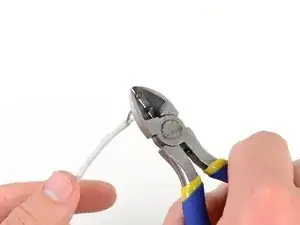

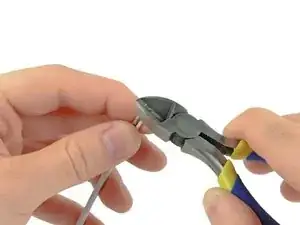

Используйте кусачки или ножницы, чтобы разрезать кабель по сделанной отметке — примерно в 4 дюймах от разъёма MagSafe. Отложите провод с разъёмом MagSafe в сторону для последующего использования.

Несмотря на то, что провода внутри кабеля медные, они могут повредить некоторые ножницы. Рекомендуем по возможности использовать кусачки.

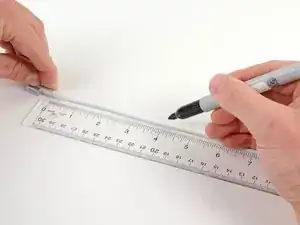

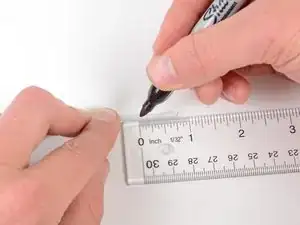

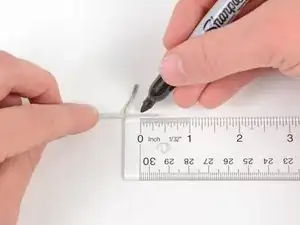

Используйте ручку, чтобы поставить отметку примерно в 0,75 дюйма (2 см) от края среза на стороне кабеля, подключённого к блоку питания.

Перед использованием прилагаемого инструмента для снятия изоляции рекомендуем очистить верхнюю и нижнюю плоские поверхности, где инструмент схватывает кабель, при помощи обезжиривателя. В процессе производства на этих поверхностях остаётся небольшое количество смазки, которая может испачкать белый кабель, с которого будет сниматься изоляция.

На инструменте для снятия изоляции расположено четыре отверстия разного диаметра.

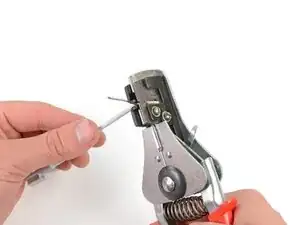

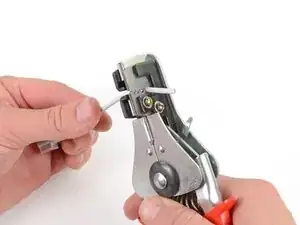

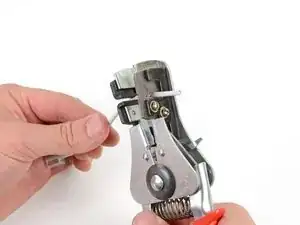

Аккуратно разместите кабель в самом большом (внутреннем) отверстии инструмента и совместите край его губок с отметкой, сделанной ранее, как показано на первом изображении.

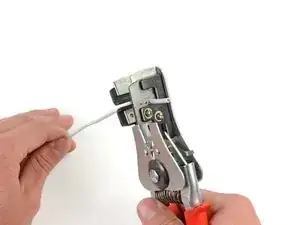

Сожмите ручки инструмента, чтобы снять внешнюю оплётку кабеля и обнажить провода под ней.

При необходимости сдвиньте внешнюю оболочку с конца кабеля.

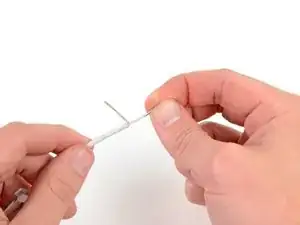

Осторожно отведите тонкие провода в сторону, чтобы обнажить внутренний провод.

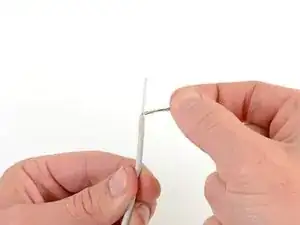

Скрутите свободные внешние провода в один тугой жгут.

Если Вы умеете пользоваться паяльником, залуживание заземляющего провода после скрутки поможет удержать его целостность.

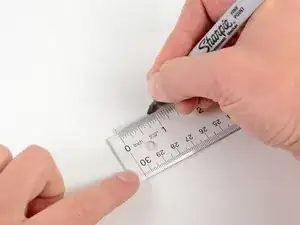

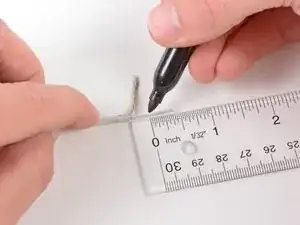

Используйте ручку, чтобы поставить отметку примерно в 3/8 дюйма (1 см) от конца внутреннего провода.

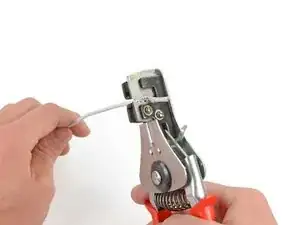

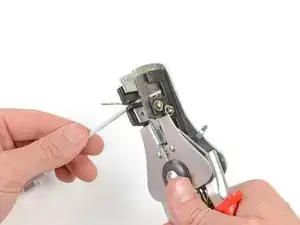

Повторно используя инструмент для снятия изоляции, совместите край его губок со второй по величине щелью по отметке, сделанной ранее.

Сожмите ручки инструмента, чтобы снять изоляцию с внутреннего провода.

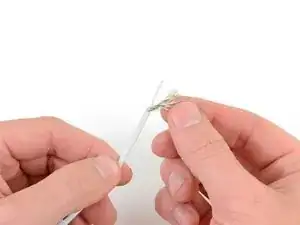

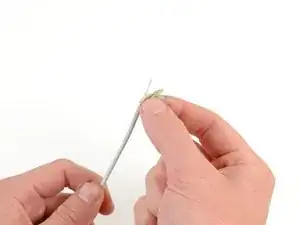

Как и ранее, плотно скрутите жилы центрального провода в один тугой жгут.

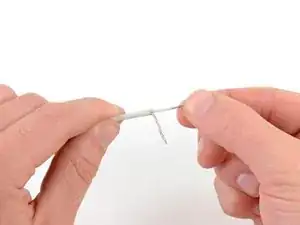

Расположите внешний и внутренний скрученные провода параллельно и подрежьте их концы так, чтобы они были одной длины.

Не подрезайте слишком много!

Найдите большой Magic Box.

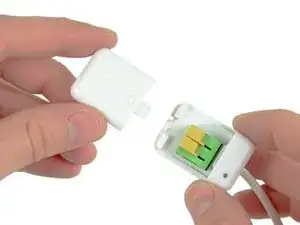

Снимите крышку большого Magic Box и отложите в сторону.

Перед тем как вставлять провода, обратите внимание на правильное направление. Центральный провод должен быть вставлен в положительный (+) контакт слева, а внешний провод — в отрицательный (-) контакт справа.

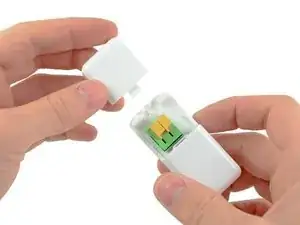

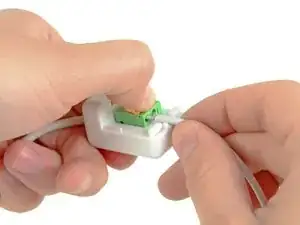

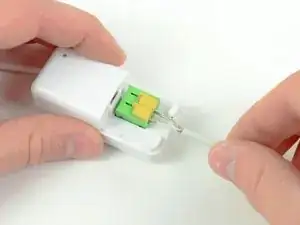

Нажмите большим пальцем, чтобы отвести оранжевые пружинные зажимы на обоих контактах, и вставьте провода в соответствующие контакты. Вставьте провода максимально глубоко.

Убедитесь, что оголённые жилы положительного и отрицательного проводов не соприкасаются друг с другом при установке в конечное положение в контактах!

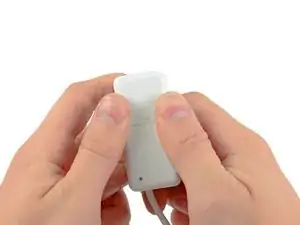

Установите крышку большого Magic Box на место.

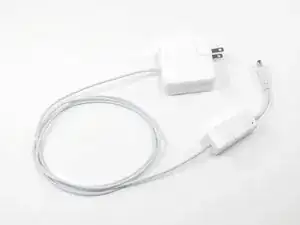

Поздравляем! Вы только что модифицировали адаптер питания MacBook, чтобы он мог напрямую заряжать аккумулятор HyperJuice.

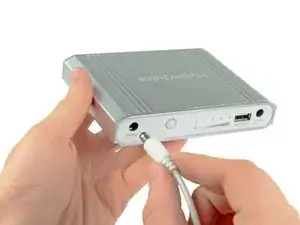

Чтобы зарядить аккумулятор HyperJuice первого поколения, подключите штекер из Большой Волшебной Коробки к порту CHARGE аккумулятора HyperJuice.

Чтобы зарядить аккумулятор HyperJuice 1.5 или HyperJuice 2, воспользуйтесь коротким кабелем «мама-мама» из комплекта, чтобы подключить Большую Волшебную Коробку к порту DC IN аккумулятора HyperJuice.

Разъём «мама» обеспечивает более высокое напряжение, необходимое для зарядки новых аккумуляторов.

Светодиод на Большой Волшебной Коробке будет красным во время зарядки аккумулятора HyperJuice и станет зелёным, когда зарядка завершится.

Теперь повторим процесс с концом кабеля с разъёмом MagSafe и Маленькой Волшебной Коробкой.

На кабеле с разъёмом MagSafe, как и ранее, поставьте метку на расстоянии 0,75 дюйма (2 см) от обрезанного конца.

Опять же, воспользуйтесь самым большим (внутренним) отверстием для зачистки, чтобы снять внешнюю изоляцию кабеля в месте, где вы сделали метку.

Расплетите внешние провода и скрутите их в один жгут.

Если Вы владеете паяльником, лужение заземляющего провода после скрутки поможет ему сохранить целостность.

Поставьте метку на внутреннем проводе на расстоянии 3/8 дюйма (1 см) от обрезанного конца.

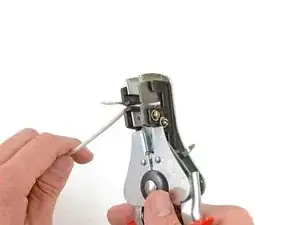

Совместите второе по величине отверстие с меткой, сделанной на предыдущем шаге.

Снимите внутреннюю изоляцию по сделанной метке, чтобы обнажить центральные провода.

Крепко скрутите центральные провода в один жгут.

Расположите внешний и внутренний скрученные провода параллельно и подрежьте их концы так, чтобы они были одинаковой длины.

Не укорачивайте слишком сильно!

Найдите Маленькую Волшебную Коробку.

Снимите крышку Маленькой Волшебной Коробки и отложите в сторону.

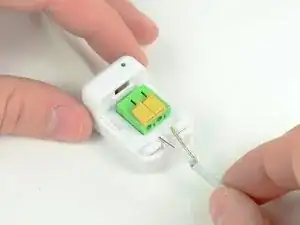

Как и на шаге 13, нажмите большим пальцем, чтобы отодвинуть оранжевые пружинные зажимы на обоих клеммах, и вставьте центральный провод в плюсовую (+) клемму слева, а внешний провод — в минусовую (-) клемму справа.

Убедитесь, что оголённые участки плюсового и минусового проводов не соприкасаются друг с другом после установки в клеммы!

Установите крышку Маленькой Волшебной Коробки обратно.

На этом модификация адаптера питания Apple MacBook с помощью Волшебных Коробок успешно завершена.

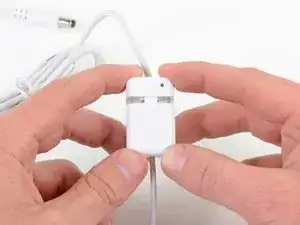

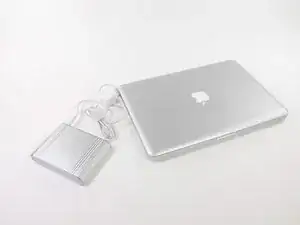

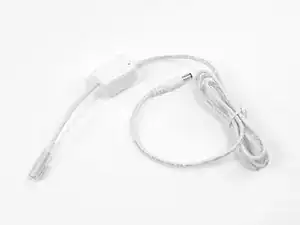

Используйте модифицированный кабель MagSafe для питания и зарядки Вашего MacBook от внешнего аккумулятора HyperJuice. Во время работы светодиод на Маленькой Волшебной Коробке будет светиться зелёным.

Подключите модифицированный кабель MagSafe к автомобильному зарядному устройству для MacBook, чтобы питать и заряжать Ваш MacBook в автомобиле.

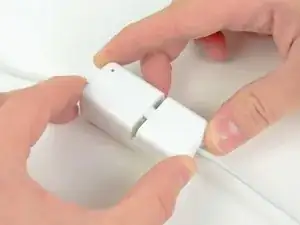

Подключите Маленькую Волшебную Коробку к разъёму на Большой Волшебной Коробке, чтобы восстановить исходную функциональность адаптера питания Apple MacBook, то есть для питания MacBook. Надеемся, Вам понравилось наше решение с Волшебными Коробками.
