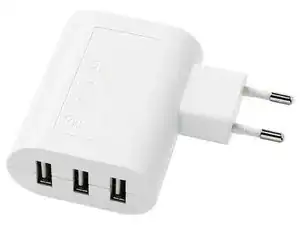

Разъем IKEA KOPPLA (ремонт)

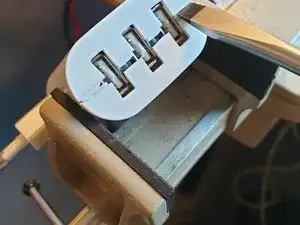

Откройте устройство, используя значительное усилие, так как оно ультразвуково сварено.

Используйте отвертку или зажмите в тисках, чтобы его вскрыть.

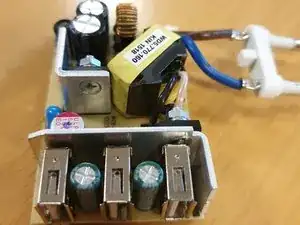

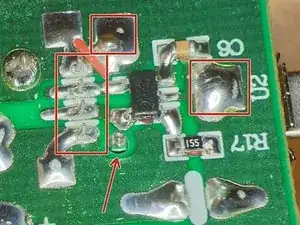

Перепаяйте все контакты USB-разъема (красные рамки) на всех 3 USB-разъемах, чтобы убедиться, что они работают. (на этом изображении верхний разъем неисправен)

Причина, по которой точки пайки ломаются, в том, что поддержка разъема припаяна к плате только с одной стороны. Не по стрелке. Это создает напряжение прямо на припаяных контактах.

Кроме того, контакт разъема (квадрат) рядом с отметкой U2 слишком короткий и, следовательно, может быть неправильно припаян.

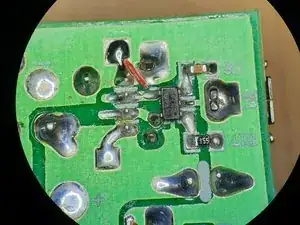

Смотрите второе изображение для примера, где передняя опорная штанга вышла из зоны пайки.

Обратите внимание, что плата на более новой модели 'Smahagel' этого зарядника, которая имеет напряжение 100-240В, но внешне выглядит идентично, выглядит немного иначе и имеет обе опоры, припаянные к печатной плате. Тем не менее, исправление по-прежнему актуально.

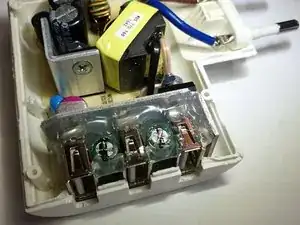

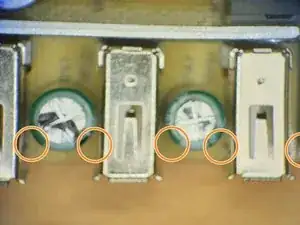

Добавьте горячий клей в этих областях на плате и на стороне разъема.

Сначала добавьте крышку, чтобы понять, где она может поместиться.

Если разъем не приклеен, велика вероятность, что зарядное устройство снова перестанет работать в ближайшем будущем.

Компания ИКЕА была уведомлена об этой проблеме.

Для запечатывания корпуса добавьте подходящий клей по краю и прижмите верхнюю и нижнюю части вместе.

Используйте тиски, удерживая их вместе, пока клей застывает.
