Как припять провод в неработающем кабеле XLR
если ваш XLR-кабель не обеспечивает надёжного и чистого соединения, будь то микрофон, аудиоинтерфейс или динамик, используйте это руководство, чтобы восстановить соединение путём пайки.
наиболее вероятная причина такой неисправности — провод, который оторвался или оборвался в точке подключения. Единственная другая возможная причина — грязь и мусор под разъёмом (которую можно просто очистить); в таком случае вы можете разобрать разъём и очистить его согласно этому руководству.
перед использованием этого руководства, если у вас нет опыта в обдирании изоляции с проводов, рекомендую освежить знания или научиться этому с помощью руководства по ссылке. Также, если у вас нет опыта в пайке и использовании паяльника, рекомендую изучить или освежить эти навыки с помощью указанного руководства.
обязательно протестируйте кабель на нескольких устройствах перед началом работы по этому руководству.
Шаг 1
Сначала нужно определить конец разъёма, который вызывает проблему.

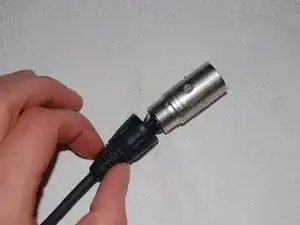

Для этого открутите чёрную пластиковую нижнюю часть корпуса, которая соединяется с коннектором.
Шаг 2

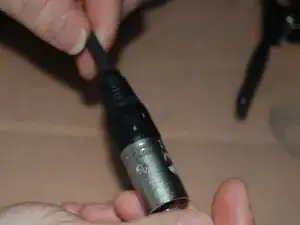

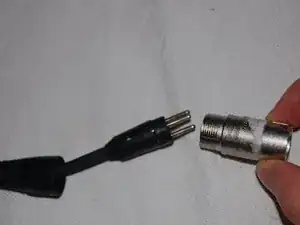

Снимите коннектор с его корпуса.

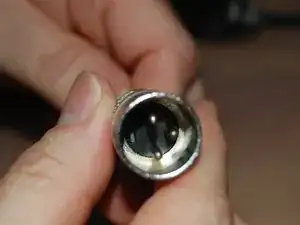

Снимите защитную гильзу, закрывающую припаянные контакты, чтобы обнажить их.
Шаг 3
Определите проблему (проверьте, оборван ли провод или отсоединён от припаянной точки).

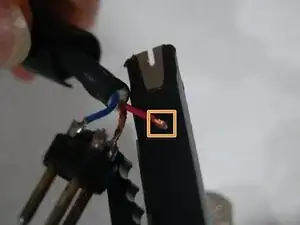

В данном случае красный провод отсоединился от припаянной точки.
Шаг 4

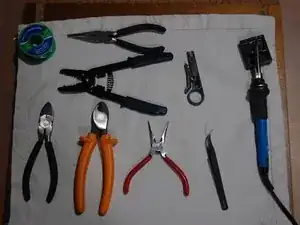

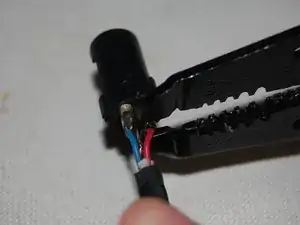

Используйте стриппер для проводов (подойдёт любой тип, если в нём есть отверстие достаточно малого диаметра, чтобы снять изоляцию, удерживая провод) чтобы разрезать и удалить пластиковое покрытие провода.
Убедитесь, что у вас чистый край (только провод), чтобы можно было выполнить новое надёжное соединение.
Шаг 5

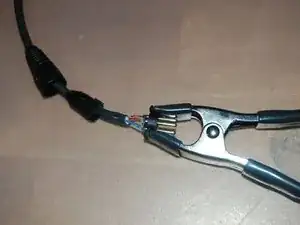

Разогрейте паяльник и оставьте его на подставке (как показано на фото).
Не касайтесь жала паяльника. После разогрева оно чрезвычайно горячее.
Используйте тиски или зажим, чтобы зафиксировать коннектор, поскольку при пайке вам понадобятся обе руки.
Шаг 6

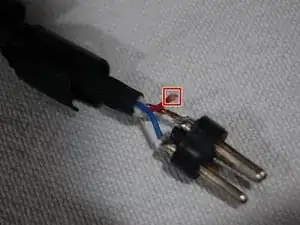

Используйте паяльник, чтобы расплавить припой и соединить провод с контактами коннектора.
Убедитесь, что припаянный провод расположен непосредственно поверх контакта и по сути закреплён припоем — это обеспечит наибольшую надёжность.
Шаг 7

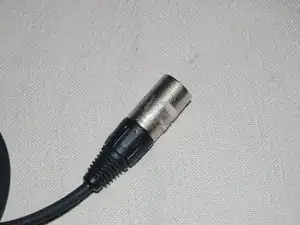

Наденьте защитную гильзу обратно на контакты и прикрутите коннектор обратно к кабелю.
Если при прикручивании раздаётся щелчок, коннектор установлен правильно.
Шаг 8
Вкрутите пластиковую нижнюю часть корпуса обратно и проверьте работу кабеля.
Заключение
Если разобранный коннектор не имеет проблем, разберите другой конец кабеля.
Перевод руководства с ifixit.com
