Тест на целостность кабеля SCART Male / 3 RCA
Если вам нужно подключить устройство с выходом SCART к другому устройству с входом 3-пинового RCA, этот адаптерный кабель незаменим. Как и с любым кабелем, важно убедиться, что он работает должным образом, чтобы избежать проблем с подключением или качеством изображения.
В этом руководстве мы шаг за шагом покажем вам, как протестировать адаптерный кабель SCART-RCA на целостность, чтобы быть уверенным, что он работает идеально.
Шаг 1

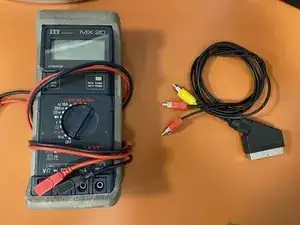

Используйте мультиметр и кабель Scart Male / 3RCA
Шаг 2

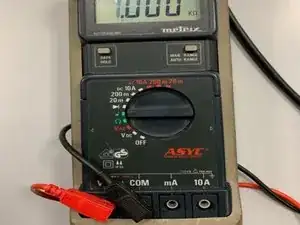

Подключите черный провод к клемме COM мультиметра, а красный провод к клемме V Ω, соответствующей напряжению (V) или сопротивлению (Ω).
Шаг 3

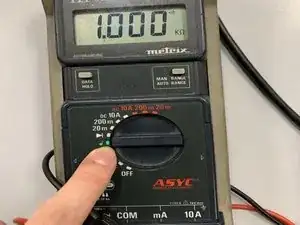

Установите мультиметр на звуковой символ, означающий тест на целостность, и вы должны увидеть звуковой символ на экране.
Шаг 4

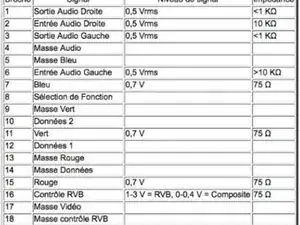

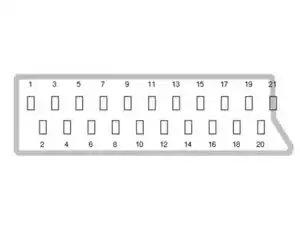

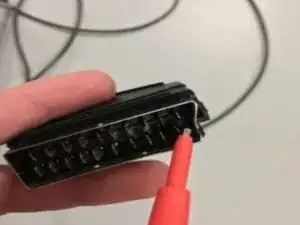

С использованием таблицы определите, какой сигнал соответствует каждому контакту, затем поместите красный щуп на выбранный контакт разъема, а черный щуп одновременно на контакты каждого разъема RCA.
Шаг 5
1. Звонок мультиметра = выбранный контакт соответствует двум соединенным щупам.
2. Мультиметр не звенит = смените щуп на разъеме SCART, и если ни одно из них не звенит, то кабель поврежден.
Теперь вы можете узнать, какие контакты соответствуют какому сигналу.
Заключение
Следуйте инструкциям в обратном порядке, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
