Как отремонтировать сломанный кабель динамика на Harman Kardon CN-04N567-4822

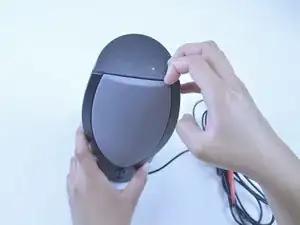

Используйте пальцы, чтобы оттянуть верхнюю часть решётки динамика от корпуса колонки.

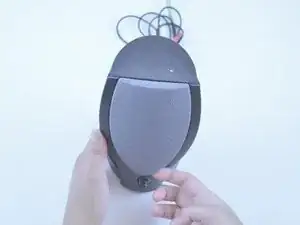

Оттяните нижнюю часть решётки от корпуса колонки, затем полностью снимите решётку.

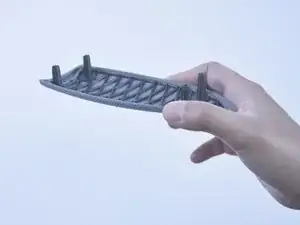

Четыре штифта прикрепляют сборку решётки к передней части корпуса колонки. Эти штифты расположены на обратной стороне сборки решётки.

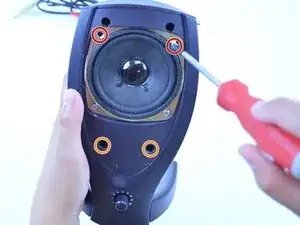

Удалите два верхних винта Phillips #1 длиной 9,5 мм из колонки.

Удалите два винта Phillips #1 длиной 9,5 мм, расположенные под винтами динамика.

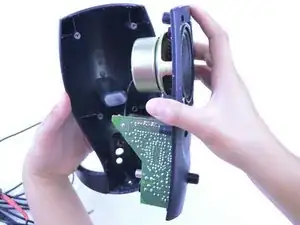

Медленно продвигайтесь по шву, пока две части корпуса не разомкнутся.

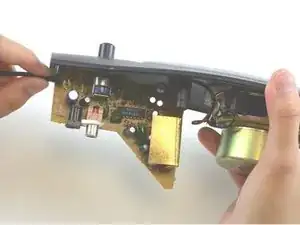

Дополнительный запас кабеля динамика можно получить, пропустив дополнительную длину кабеля через заднюю часть корпуса.

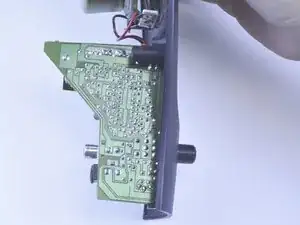

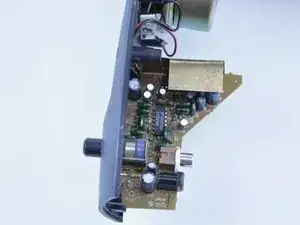

Осмотрите обе стороны печатной платы (PCB) на предмет приподнятых проводников, изменённых по цвету участков или ослабленных компонентов.

Этот шаг необходим, чтобы избежать выполнения механического ремонта (перепайки проводов к PCB) на устройстве, которое также имеет очевидные электрические или механические повреждения.

Используйте оплётку для выпаивания и паяльник, чтобы убрать старый припой и остатки провода с контактных площадок и сквозных отверстий.

Не оставляйте припой, соединяющий площадки мостом, так как это вызовет неисправности в работе.

Используйте стриппер для снятия небольшого участка изоляции с проводов.

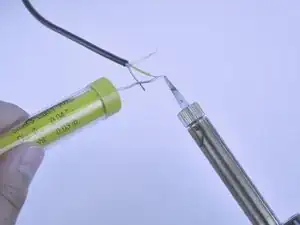

Используйте паяльник и припой, чтобы залудить провода. Это предотвращает расплетение жил.

Вставьте жёлтый провод в сквозное отверстие, отмеченное «R».

Вставьте оголённый провод заземления в сквозное отверстие, отмеченное «G».

Вставьте белый провод в сквозное отверстие, отмеченное «L».

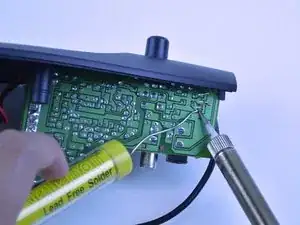

Используйте паяльник, чтобы распределить припой между каждым проводом и соответствующей контактной площадкой.

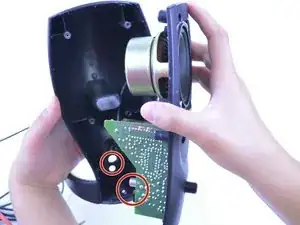

Соберите две части корпуса, убедившись, что установленные на плате аудиоразъёмы совмещены с отверстиями задней части корпуса.

Проложите кабель внутри корпуса, чтобы не нагружать паяные соединения.
