Обновление кабельной цепи Raptor 2 / T REX 3

При замене кабельной цепи крайне важно внимательно осмотреть проводку, изоляцию проводов и другие компоненты на наличие повреждений. В случае проблем свяжитесь с продавцом. Если вы приобрели изделие у TM3D, вы можете написать на support@tinymachines3d.com и приложить фотографии обнаруженных проблем (пожалуйста, укажите номер заказа).

Шаг 1

Убедитесь, что все кабели питания принтера отключены, включая сетевые вилки (A/C) и/или USB-кабели.

Все винты и крепеж имеют правую резьбу. Это означает «закручивать вправо, откручивать влево». Во время этой процедуры сохраните все винты и крепеж для повторной сборки.

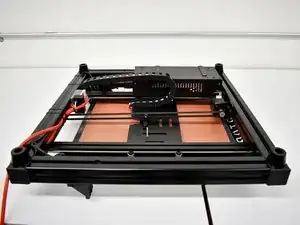

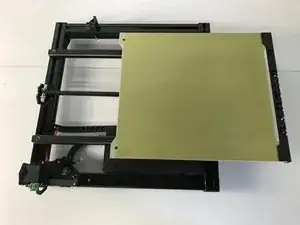

Вся работа будет выполняться с нижней рамой, поэтому начните с разборки вашей машины Raptor 2 / T REX 3 и доведите устройство до состояния, показанного на фотографии.

Удалите любой установленный филамент.

Отключите все соединения между верхней и нижней рамой, включая светодиод, DB15-кабели к каждой печатающей головке и соединения по осям X и Z. Отключите и снимите дисплей.

Снимите заземление шасси (если установлено), затем удалите блок управления.

Снимите два 8 мм винта с головкой под шестигранник, крепящие верхнюю рамку к нижней, и сдвиньте стол полностью вперёд.

Ещё раз проверьте, что никакие провода не остаются подключёнными, и поднимите верхнюю рамку.

Шаг 2

Разберите конец штекера

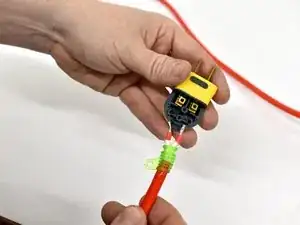

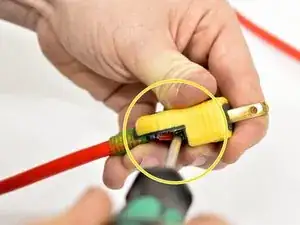

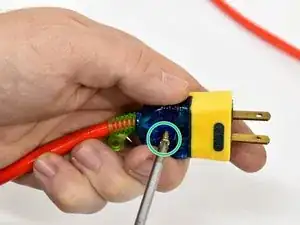

Для разборки штекера кабеля питания потребуется отвёртка Phillips №1. Сначала удалите винт, удерживающий синюю крышку и резиновый демпфер напряжения.

Далее удалите винт пластиковой скобы держателя демпфера напряжения.

Шаг 3

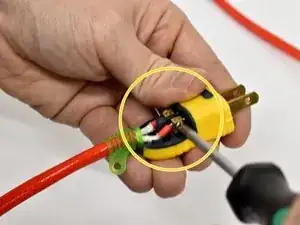

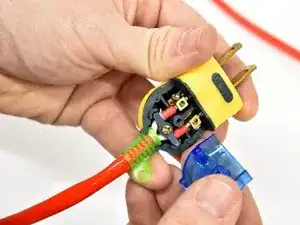

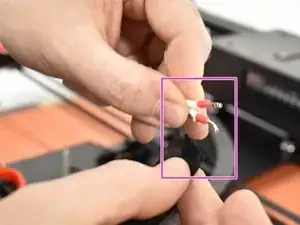

Ослабьте винтовые клеммы, чтобы снять оба конца кабеля. Они не имеют полярности (сторона значения не имеет). Винты нужно только ослабить, не снимать.

Шаг 4

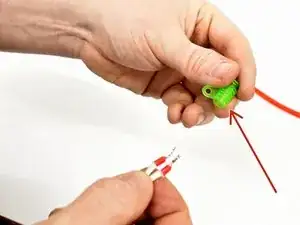

Снимите резиновую манжету демпфера напряжения. Она не пройдёт через цепь.

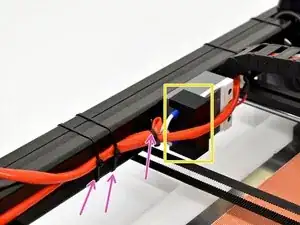

Снимите силовые кабели A/C с реле.

Перережьте 3 стяжки.

Снимите напечатанную крышку реле.

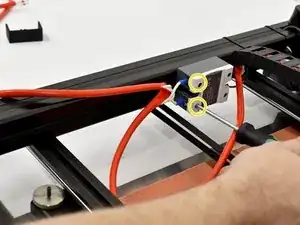

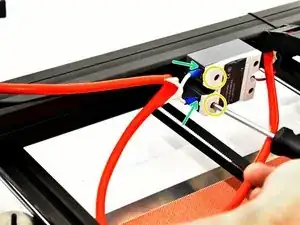

С помощью отвёртки Phillips №1 ослабьте по 1/2–3/4 оборота два соединения на стороне переменного тока реле.

Шаг 5

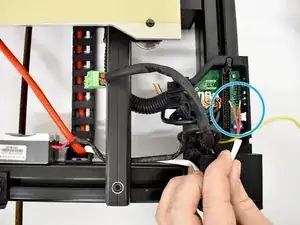

Снимите провода термистора.

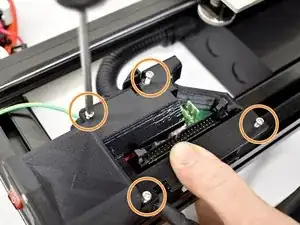

Для доступа к проводам термистора сначала снимите крышку дочерней платы. С помощью отвёртки Phillips №1 выкрутите все 4 винта и снимите крышку.

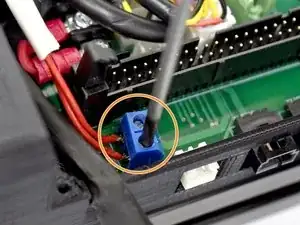

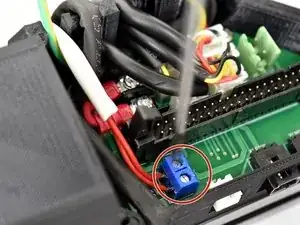

Снимите провода термистора, ослабив с обеих сторон синий клеммник «Phoenix» небольшим плоским шлицевым отвёрткой, затем вытащите провода из синих разъёмов.

Шаг 6

Чтобы проводка прошла через старую кабельную цепь, необходимо заизолировать свободные концы электроизоляционной лентой.

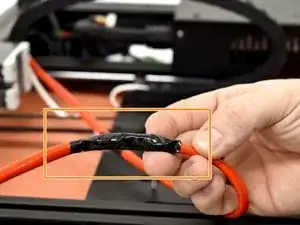

Загните и обмотайте изолентой соединения реле так, чтобы они были гладкими и имели максимально малый диаметр.

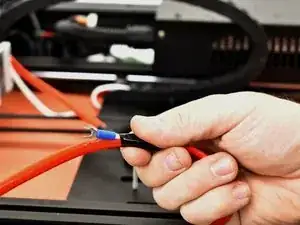

Склейте вместе концы штекера питания лентой.

Зафиксируйте провода термистора лентой и приклейте их к оранжевой оплётке.

Шаг 7

Чтобы снять кабельную цепь, вам нужно перерезать ещё несколько стяжек и удалить несколько винтов.

Будьте осторожны, чтобы не повредить провода или оплётку!

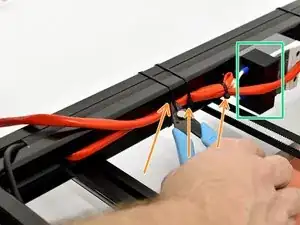

Перережьте все стяжки, крепящие провода к кабельной цепи.

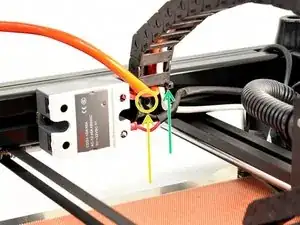

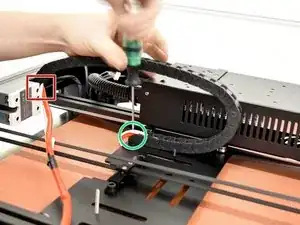

Снимите винт M3 с потайной головкой с помощью шестигранного ключа M2.5.

Ослабьте винт M3 с потайной головкой, чтобы совместить гайку-плашку при помощи шестигранного ключа M2.5.

Снимите винт M3 с потайной головкой и гайку-плашку и отложите. Они будут установлены на новой цепи в скором времени.

Шаг 8

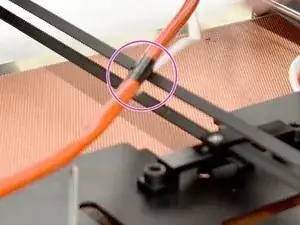

Приклейте концы проводов термистора к оранжевой оплётке. Это облегчит дальнейшую установку.

Снимите старую цепь с машины.

Удерживайте провода со стороны стола.

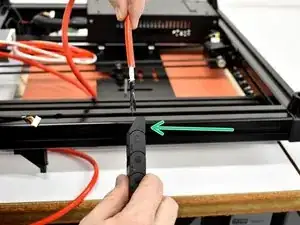

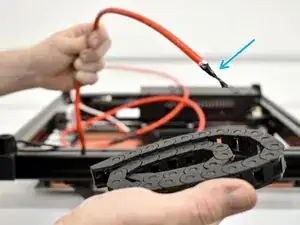

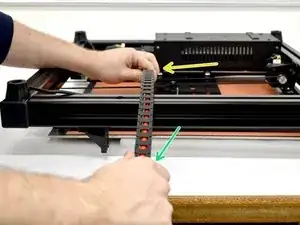

Начните тянуть кабельную цепь от стола.

Когда старая цепь полностью снята, обратите внимание на место с лентой. Это значительно облегчит установку в новую цепь.

Действуйте аккуратно! Если провода застряли, протяните провод обратно и проверьте участки с лентой. Они должны быть гладкими и иметь малый диаметр, чтобы пройти через старую цепь — затем повторите попытку.

Шаг 9

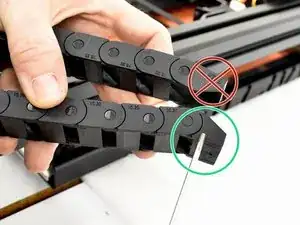

Цепь должна устанавливаться определённой стороной! Установите сторону, выделенную зелёным кругом, поверх проводов, идущих к подогревателю стола.

Убедитесь, что изоляция лентой на всех проводах, проходящих через цепь, сохранена, и возьмите в руку запасную цепь.

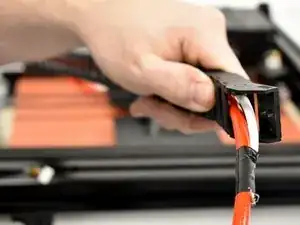

Протяните провода через новую кабельную цепь.

Вставьте кабели в новую цепь так, чтобы правильный конец цепи был сверху.

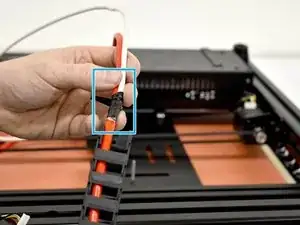

Убедитесь, что вы закрепили провода термистора лентой к оранжевой оплётке.

Шаг 10

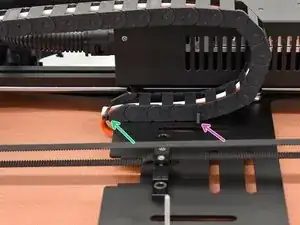

Протяните кабели полностью через цепочку до тех пор, пока цепочка не будет близко к пластине Y-каретки.

Оставьте немного длины в кабелях, чтобы их можно было закрепить стяжкой за внешнее отверстие на конце цепочки. Внутреннее отверстие займет винт с шестигранной головкой M3. Подтяните его шестигранным ключом M2.5.

Если цепочка не проходит мимо винта, возможно, у вас более ранняя версия устройства и винт расположен в другом месте. Перейдите по ссылке: http://bit.ly/38haROn для помощи.

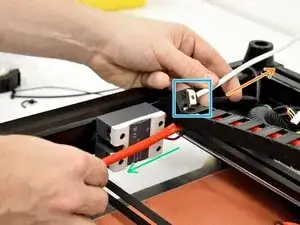

Проложите кабели на правильную сторону.

Пучок в оранжевой оплётке должен быть направлен в сторону реле.

Провода термистора (некоторые будут оголёнными красными проводами, некоторые — в белой оплётке) должны быть направлены от реле.

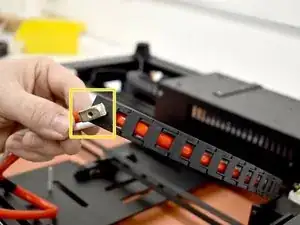

Предварительно установите винт с шестигранной головкой M3 и T-гайку во внутреннее отверстие, поскольку внешнее отверстие можно использовать для фиксации проводки.

После полного протягивания проводов вы можете снять электроизоляционную ленту.

Шаг 11

Повторно закрепите кабели на машине

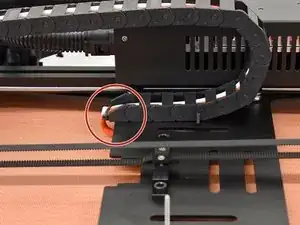

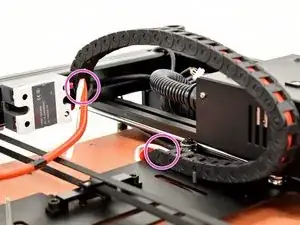

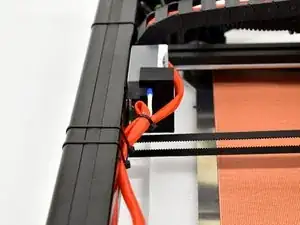

Убедитесь, что вы закрепили жгут кабелей на каждом конце кабельной цепочки стяжкой.

Не забудьте обрезать концы стяжек заподлицо, чтобы они не были острыми.

Затяните прижим цепочки со стороны каркаса шестигранным ключом M2.5. На этой стороне используется T-гайка, и необходимо убедиться, что цепочка плотно прилегает к раме, прежде чем продолжать.

Этот винт срабатывает как концевой выключатель. Убедитесь, что цепочка расположена так, чтобы не мешать этому винту.

Если цепочка не проходит мимо винта, возможно, у вас более ранняя версия устройства и винт расположен в другом месте. Перейдите по ссылке: http://bit.ly/38haROn для помощи.

Подключите к реле провода нагревателя стола. Полярность не имеет значения (сторона неважна).

Используя отвёртку Phillips №1, затяните винтовые клеммы.

Шаг 12

Повторно подключите провода термистора

Небольшие плоскогубцы с узкими губками могут помочь на этом шаге.

Вставьте провода термистора и затяните винтовые клеммы. Осторожно потяните за них, чтобы убедиться в надёжной фиксации.

Установите пластиковую крышку дочерней платы с четырьмя винтами.

Убедитесь, что кабели не зажаты, и задвиньте их обратно в паз рамы.

Повторно подключите к реле соединения и крепёж

Установите крышку соединения сети переменного тока

Закрепите силовые провода стяжкой

Шаг 13

Смотрите шаги 1 и 2 для повторной сборки вилки питания нагревателя стола.

Оставьте силовой кабель отключённым при проверке термистора.

После того как всё подключено обратно, вы можете быть уверены в своей работе!

После повторной проверки, что все электрические соединения затянуты, самое время проверить, работают ли оба термистора (в указанном порядке). Вы можете подключить только блок управления и дисплей для проверки термистора.

Если термистор не подключён (или неисправен), температура стола будет отображаться как -14.

Если на дисплее отображается нормальная температура окружающей среды, можно подключить силовой кабель и проверить нагрев стола, вручную установив небольшое значение температуры стола 50.

Заключение

Некоторая часть повторной сборки опущена, чтобы сократить инструкцию. Обратитесь к предыдущим шагам.

Перевод руководства с ifixit.com
