Адаптер конечного выключателя Raptor 2 / T REX 3 Y

Сохраните все крепежные элементы до завершения сборки.

Найдите файл для печати по адресу http://bit.ly/2RFHGyT

Для начала этого процесса необходимо снять все 4 регулировочные ручки. Также может находиться звездочка между ручкой и плитой каретки Y в каждом углу.

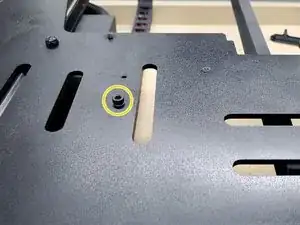

Винт, который не позволяет новой цепи сидеть ровно, необходимо удалить. Используйте шестигранный ключ M2.5 для этого.

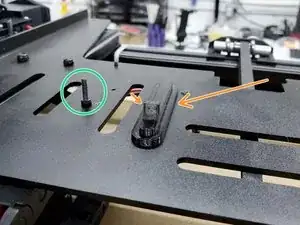

Этот винт больше не нужен.

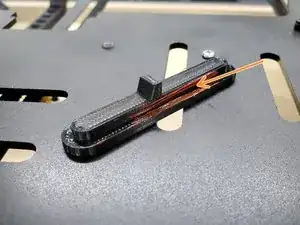

Приподнятая часть расположена ближе к одной стороне. Она должна быть направлена к конечному выключателю.

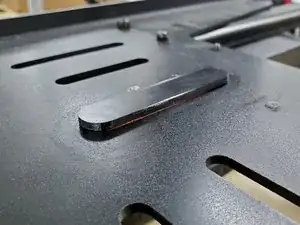

Сначала установите напечатанную деталь, чтобы убедиться, что она прижимается полностью.

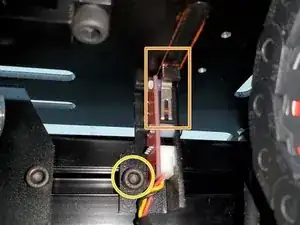

Ослабьте винт с круглой головкой, используя шестигранный ключ M4.

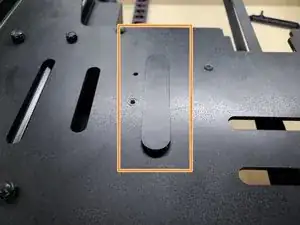

Переместите конечный выключатель так, чтобы новая напечатанная деталь активировала рычаг.

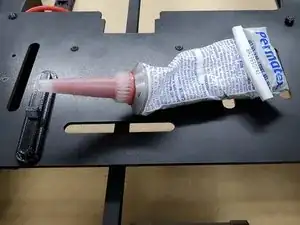

Используя RTV-силиконовый клей (рекомендуется высокотемпературный) или другой клей, который подходит для пластика/металла, нанесите небольшое количество клея на стороны напечатанной детали в внутреннем углу.

Уберите излишки клея с помощью бумажного полотенца.

Дважды проверьте, что конечный выключатель активируется новой деталью. При необходимости переместите кронштейн конечного выключателя.

Затяните кронштейн конечного выключателя.

Он удерживается с помощью болта и Т-образной гайки. Убедитесь, что кронштейн надежно закреплен после затягивания болта.

Продолжите с Шага 10 в Руководстве по установке цепи кабеля, перейдя по ссылке http://bit.ly/2Runj7r.
