Как починить сломанный XLR-кабель микрофона
При интенсивном использовании припаянные соединения в обычном XLR-кабеле могут разорваться. Используйте это руководство, чтобы разобрать XLR-разъем и перепаять сломанное соединение.
Шаг 1
В этом руководстве используется паяльник. Работайте на термоустойчивой поверхности и действуйте осторожно.

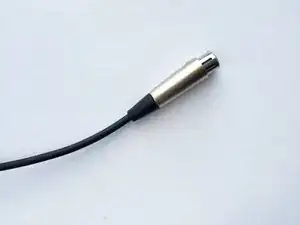

Разместите конец XLR-кабеля на чистой, незагроможденной поверхности.

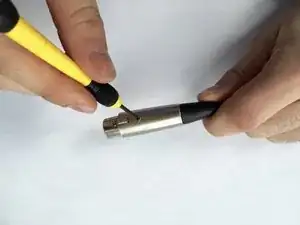

Отверткой малого размера открутите один винт возле верхней части кабеля.

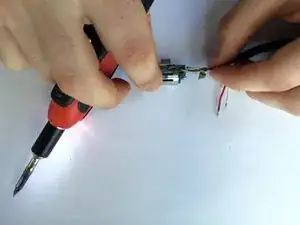

Осторожно разъедините внешнюю металлическую оболочку и внутренний механизм.
Шаг 2

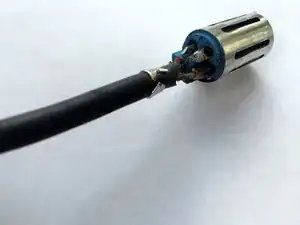

Оцените, какие соединения отошли. В данном случае белый провод отсоединён.
Шаг 3
Проверьте, достаточно ли оголённого провода для повторного подключения ослабленных проводов. В этом примере оголённые концы проводов слишком коротки для надёжного подключения.

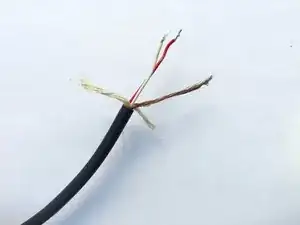

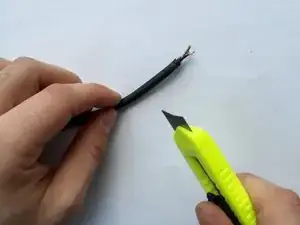

Если оголённые провода слишком коротки, используйте стриппер для проводов или лезвие, чтобы срезать изоляцию.
Разделите провода.
Шаг 4
Паяльники чрезвычайно горячие. Действуйте крайне осторожно.

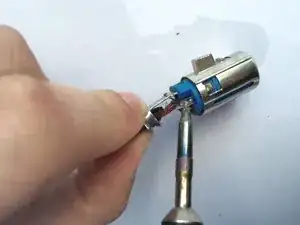

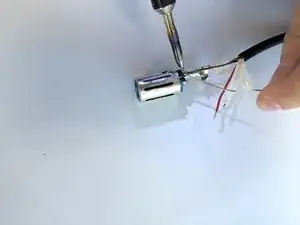

Запаяйте каждый из ослабленных проводов к соответствующей металлической клемме.
Для получения дополнительной информации о правильной пайке проводов посетите руководство iFixit по пайке: Руководство по пайке.
При необходимости используйте тонкий провод для дополнительной манипуляции соединением.
Шаг 5

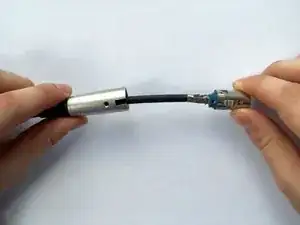

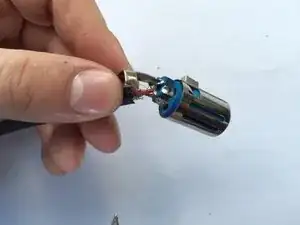

После завершения пайки подсоедините внешнюю металлическую оболочку к голове разъёма.
Маленькой отверткой вновь закрепите единственный винт.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
