Замена разъёмов динамиков Klipsch Promedia 2.1 (ОРИГ. ВЕРСИЯ)

ОТКЛЮЧИТЕ сабвуфер/усилитель от сети и разместите его на МЯГКОЙ ровной рабочей поверхности, например на антистатическом коврике или толстом полотенце. Положите его на бок так, чтобы трёхмерный пластиковый логотип Klipsch был обращён вниз, а разъёмы усилителя/динамиков — вверх.

Если Вы не уверены в своих действиях, НИКОГДА не прикасайтесь к конденсаторам — можно получить опасный или даже смертельный удар током. Если не уверены, оставьте усилитель отключённым от сети на 3 или более дней перед разборкой.

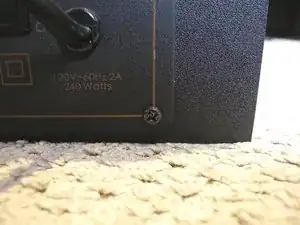

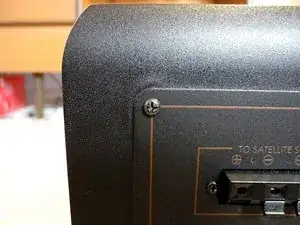

Найдите восемь (8) винтов по периметру металлического блока усилителя, которые крепят усилитель к деревянному корпусу сабвуфера. Обратите внимание, что все 8 винтов расположены сверху или в пересечении внешних золотых линий. Отверните эти восемь винтов. НЕ отворачивайте в данный момент другие винты.

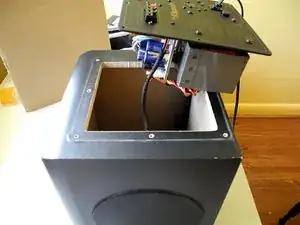

Когда все 8 винтов усилителя будут сняты, МЕДЛЕННО поднимите сборку усилителя из корпуса сабвуфера. Будьте осторожны. Красные и чёрные провода динамиков в чёрной изоляции, соединяющие усилитель с динамиком, немного натянуты. Не тяните за провода динамиков — вы можете повредить что‑то.

Загляните внутрь корпуса сабвуфера, чтобы найти низкочастотный динамик. Обратите внимание на чёрные и красные провода с клеммами на концах, защёлкнутые на клеммах динамика.

Осторожно захватите одну клемму провода и покачайте её влево-вправо, одновременно потягивая её от динамика.

Снимите другую клемму аналогичным способом. ПРИМЕЧАНИЕ: Чёрный обычно обозначает «-», а красный «+». Однако Klipsch перепутал маркировку клемм, поэтому чёрный провод крепится к «+», а красный — к «-». Также в моём экземпляре каждая клемма провода подходила только к соответствующей клемме динамика, а не к другой.

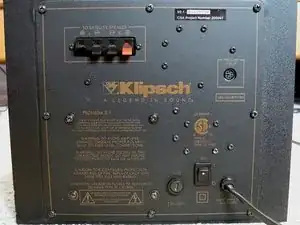

Теперь аккуратно сдвиньте сборку усилителя и деревянный корпус так, чтобы можно было увидеть клеммы динамиков на задней панели усилителя. Отверните по два винта (по одному с каждой стороны от клемм динамиков) и отложите их в сторону, отметив, откуда они сняты.

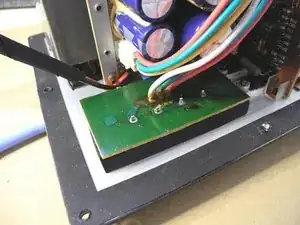

Теперь аккуратно и бережно положите сборку усилителя обратно на рабочую поверхность. Обратите внимание на зелёную печатную плату (PCB). Это плата для клемм динамиков, с одной стороны окружённая поролоновой прокладкой, чтобы предотвратить утечку воздуха.

Осторожно подтяните зелёную плату вверх и вытащите её из отверстия в стенке усилителя, тянув за стороны чёрной поролоновой окантовки. НЕ тяните и не напрягайте при этом окрашенные провода, подключённые к плате.

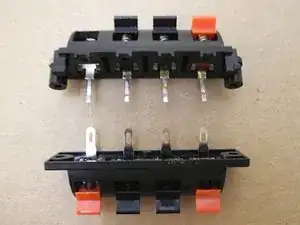

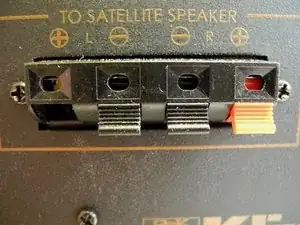

Я купил несколько запасных разъёмов, которые по габаритам похожи на оригинальные. Отверстия для винтов также совпадают с отверстиями в корпусе сабвуфера. Однако есть проблема. Обратите внимание на разницу в ширине между припойными язычками новых и старых разъёмов.

Припойные язычки на новых разъёмах слишком широки, чтобы пройти через отверстия на плате клемм. Что делать? Я рассматривал вариант модификации новых разъёмов, но это было бы сложно и хлопотно.

Вместо этого я решил отрезать провода от платы, припаять эти провода к новым разъёмам и прикрепить новые разъёмы болтами к стенке усилителя. Плата больше не потребуется. Данное руководство описывает, как это сделать. Если в будущем кто‑то найдёт разъёмы, которые подходят по креплению и у которых припойные язычки проходят через отверстия платы, сообщите нам!

Теперь как можно ближе к зелёной плате отрежьте красный, зелёный и белый провода, припаянные к плате, бокорезами или похожим инструментом. Обязательно пропылесосьте или удалите любые мелкие обломки проводов. Мы не хотим, чтобы что‑то замыкало цепь.

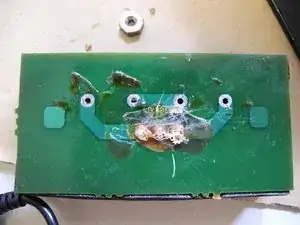

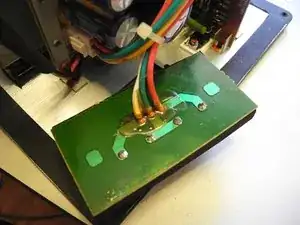

Упс! У меня нет фотографии этого шага. Второй снимок показывает плату после выполнения этого шага.

Наклейте малярную ленту на металлическую стенку усилителя вокруг четырёх сторон отверстия для разъёмов. Я наклеил ленту примерно на 2–3 мм от каждой стороны отверстия, чтобы герметик выступал на 2–3 мм от края.

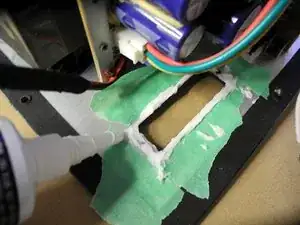

Теперь нанесите тонкую полоску силиконового герметика вокруг краёв отверстия. Герметик должен выступать примерно на 1,5 мм — этого достаточно, чтобы новые разъёмы плотно прилегали к стенке усилителя при закреплении. Дайте силикону высохнуть 24 часа или более.

Снимите примерно 1/4" изоляции с концов красного, зелёного и белого проводов. Скрутите концы каждого провода, чтобы они были плотными. Нанесите немного флюса на новые клеммы динамиков для улучшения пайки.

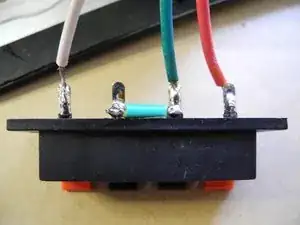

При ориентированных кнопках вниз и при взгляде с фронта разъёмов припаивайте: красный провод к правому разъёму, белый — к левому, а зелёный — ко второму разъёму справа. Зачистьте и припаяйте перемычку между средними разъёмами. ПРИМЕЧАНИЕ: припайте белый провод ближе к концу, чтобы он не был слишком натянут.

Теперь аккуратно вставьте клеммы обратно в отверстие в стенке усилителя. Следите, чтобы не растягивать ни одну из трёх проводов.

С помощью булавки или острия ножниц срежьте небольшую часть герметика в местах, где находятся отверстия для болтов, чтобы болты могли пройти через отверстия.

Вставьте болт размера 6-32 через каждое отверстие клеммы динамика. На каждой болт с другой стороны клемм наденьте гайку 6-32. Затяните их достаточно плотно, но НЕ прилагайте большого момента затяжки. Вы можете сломать клеммы. В конце концов, они сделаны из твёрдого пластика.

После установки нанесите шов герметика вокруг внешнего периметра клемм динамика, чтобы обеспечить отсутствие утечек воздуха.

Я использовал баллончик со сжатым воздухом (с тонкой трубкой) и направил воздух в стык между клеммами и стенкой усилителя, чтобы проверить наличие утечек воздуха. Воздух просачивался.

По этой причине я нанёс второй тонкий слой силиконового герметика вокруг периметра клемм и очень аккуратно разгладил его пальцем. Это, похоже, остановило большую часть утечек воздуха.

Имейте в виду, что клеммы имеют открытую конструкцию, поэтому небольшое количество воздуха будет проходить прямо через них в местах кнопок. Я подумываю о том, чтобы использовать какой‑то временный пластичный материал, например Blu‑Tac, сзади, чтобы закупорить оставшиеся утечки воздуха.
