Как протестировать RCA-кабель

Возьмите мультиметр, установленный в режиме тестирования изоляции и непрерывности, затем нажмите "выбор", чтобы установить его в режим омметра

Черный кабель типа "банан" подключите к порту COM

Красный кабель "банан" будет размещен на порту измерения сопротивления, как на фото номер 1

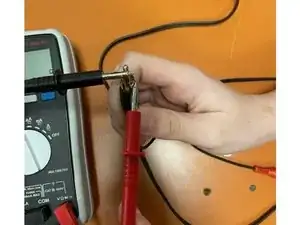

Выполните тест на изоляцию между наконечником и корпусом кабеля. Для этого разместите красный кабель на корпусе и черный кабель на наконечнике. Устройство должно отображать OL или "---". Если отображается значение, ваш кабель имеет неисправность. Выполните этот шаг на всех концах кабеля

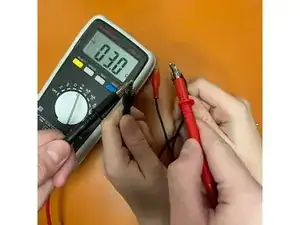

Чтобы провести тест, теперь разместите концы банановых кабелей на наконечнике RCA-кабеля. В это время вы увидите значение 03.0 Ом на вашем омметре, но также услышите сигнал (фото 1)

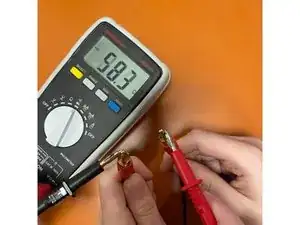

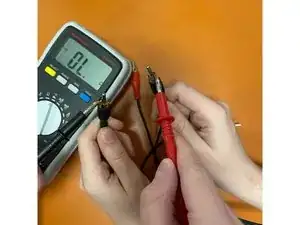

Затем разместите концы кабелей "банан" на корпусе RCA-кабеля. Если вы видите OL, это означает, что устройство измеряет слишком высокое сопротивление, и кабель поврежден. Если вы получите сигнал или результат, отличный от OL или "---", ваш кабель в хорошем состоянии. Вы можете перейти к следующему шагу.

Выполните те же шаги на другом конце кабеля.
