Как разделать телефонные кабели J-Y(ST)Y 2x2x0,8

Компьютеры

Кабели J-Y(St)Y представляют собой многожильные кабели, обычно используемые для передачи низковольтных сигналов в различных областях, таких как телекоммуникации, обработка данных и промышленные системы управления.

Кабель состоит из нескольких витых пар изолированных медных проводов с общей защитой из алюминиевой фольги или медной оплетки. Защита обеспечивает защиту от электромагнитных помех (EMI) и перекрестных помех между отдельными парами.

Число в обозначении (например, "2x2x0,8") указывает на количество проводников и их сечением. Например, кабель J-Y(ST)Y 2x2x0,8 имеет две пары проводников, каждая из которых имеет сечение 0,8 квадратных миллиметров.

Кабели J-Y(St)Y часто используются в структурированных кабельных системах для соединения различных устройств, таких как компьютеры, коммутаторы и маршрутизаторы, между собой и с центральной системой управления. Они предназначены для использования в помещениях и могут быть установлены в трубах, кабельных лотках или непосредственно в стенах или потолках.

Шаг 1

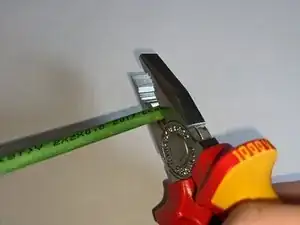

Используйте кусачки для кабелей, чтобы сделать чистый разрез на конце кабеля, который вы хотите разделать.

Шаг 2

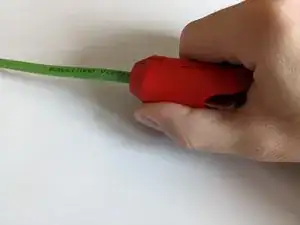

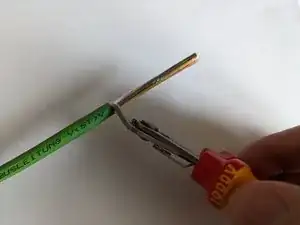

Удерживайте кабель с помощью инструмента для снятия изоляции и прокрутите его, чтобы разрезать оболочку.

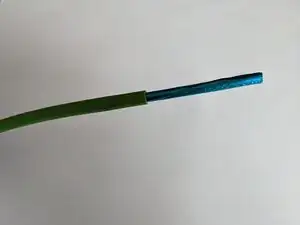

Снимите оболочку.

В зависимости от того, что вы хотите сделать с проводом, обычно начального снятия около 5 см будет достаточно.

Шаг 3

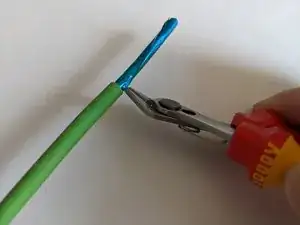

Немного разверните экран и сделайте надрез в основании с помощью боковых щипцов для электроники.

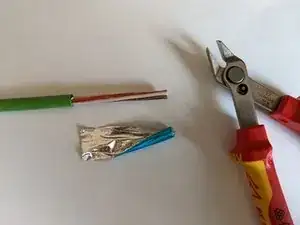

Снимите экран.

Шаг 4

Немного разверните фольгу и сделайте надрез в основании с помощью боковых щипцов для электроники.

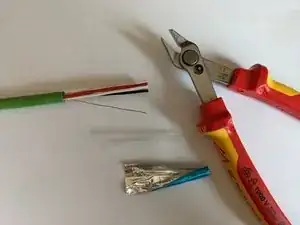

Снимите фольгу.

Шаг 5

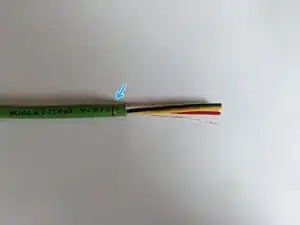

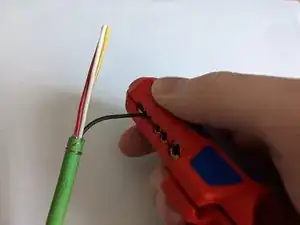

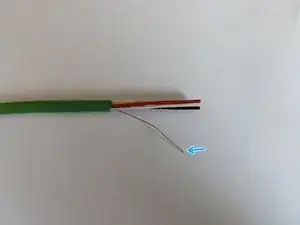

Отведите провод заземления назад и оберните его вокруг кабеля.

Шаг 6

<
