Замена ленточного энкодера принтера Dell Photo Printer 720
Ленточный энкодер — это тонкая пластиковая лента, проходящая через принтер. Она важна для перемещения картриджей с чернилами во время процесса печати. В этом руководстве показано, как заменить ленточный энкодер в вашем принтере Dell Photo Printer 720.
Шаг 1

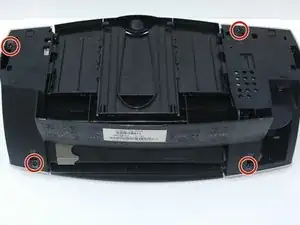

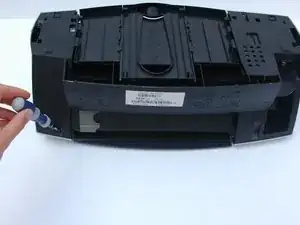

Используйте отвертку Phillips #2 для удаления 4 винтов, расположенных на дне принтера Dell Photo Printer 720.
Шаг 2

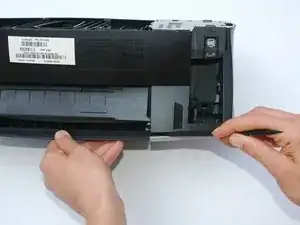

Используйте лопатку, чтобы зажать между корпусом и основанием принтера (где встречаются светло-серые и черные части).

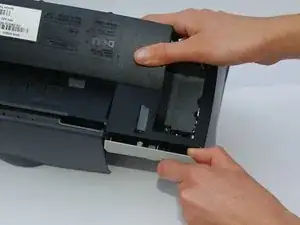

Отделите светло-серую крышку от черного основания.
Осторожно переверните принтер в вертикальное положение и аккуратно снимите крышку.
Шаг 3

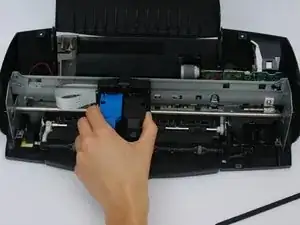

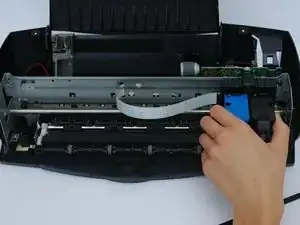

Сдвиньте картридж с чернилами с правой стороны к средней левой части, чтобы он не мешал.
Шаг 4

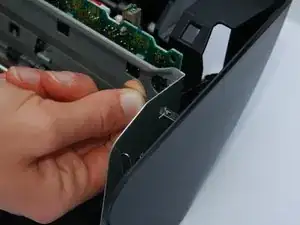

Возьмитесь за ленточный энкодер с правой стороны. Аккуратно потяните ленту наружу и поверните конец к себе, чтобы отсоединить энкодер от штыря.
Осторожно отсоедините противоположный конец ленточного энкодера, чтобы полностью отключить деталь.
Чтобы установить новый ленточный энкодер, прикрепите каждый конец к крюкам, выполнив предыдущие шаги в обратном порядке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
