Замена блока питания HP w2216h

Убедитесь, что вы заземлены, блок питания не подключен, и вы носите защитные очки.

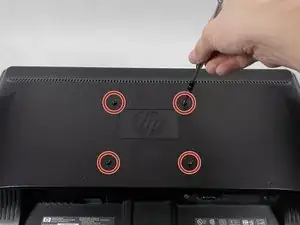

Используйте отвертку Philips #000 для снятия 4 круглых шурупов 12 мм на задней панели.

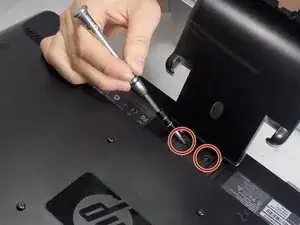

Используя отвертку Philips #000, удалите 2 плоских шурупа 12 мм над кронштейном подставки.

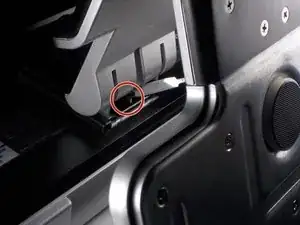

Используя отвертку PH1 Philips с гибким удлинителем 150 мм, удалите 1 шуруп Philips под кронштейном подставки.

Подставка легко снимется.

Не помещайте металлическую лопатку между металлом и стеклом. Она должна находиться под рамкой и над металлом.

Разверните монитор так, чтобы экран был обращен к вам.

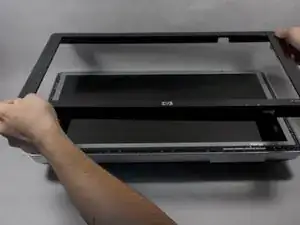

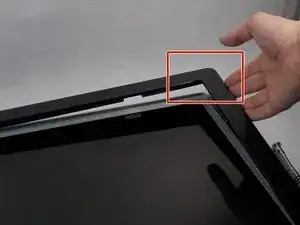

Подденьте черную рамку сверху металла, поместив вашу металлическую лопатку между рамкой и металлом и немного повернув инструмент.

Лучшие места для поддевания находятся в нижнем левом и правом углах черной рамки.

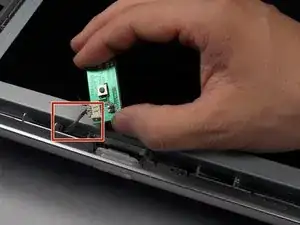

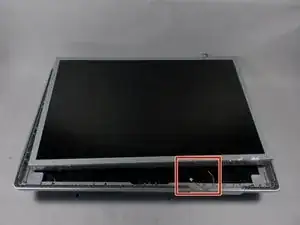

Будьте осторожны с проводами, соединяющими кнопку питания и кнопки управления. Проявите крайнюю осторожность, чтобы не повредить кнопку.

Поднимите экранный узел из пластикового корпуса за углы.

Удалите 4 разъема с левой стороны монитора на задней панели.

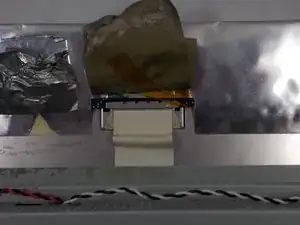

Поднимите серую ленту на верхней части монитора, чтобы получить доступ к шлейфу.

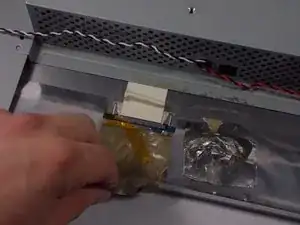

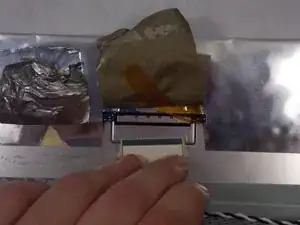

Удалите шлейф, сдвинув разъем к центру экранного узла.

Поднимите отражающую ленту рядом с серой лентой.

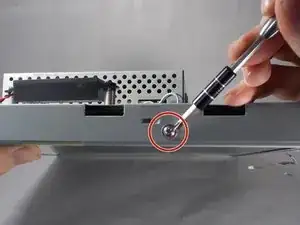

Удалите 4 шурупа PH1 8 мм с круглой головкой на внешнем крае экранного узла.

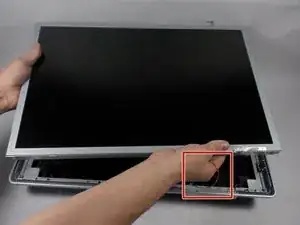

Поднимите экран из экранного узла.

Блоки питания мониторов могут быть опасными. Прочитайте руководство по безопасности мониторов iFixit перед работой с блоками питания.

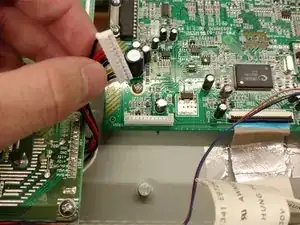

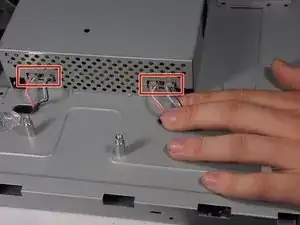

Удалите кабели, соединяющие блок питания с портом дисплея.

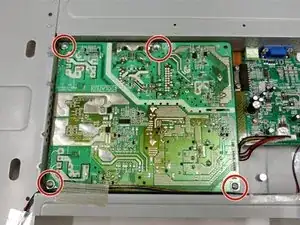

Удалите четыре 8 мм шурупа Phillips #000, соединяющие блок питания с экранным узлом.

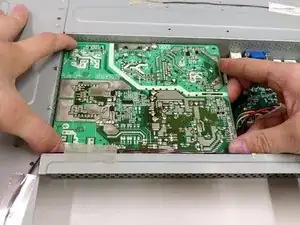

Поднимите блок питания вертикально из экранного узла.
