Замена печатающей головки Zebra GK420d

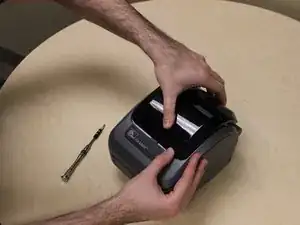

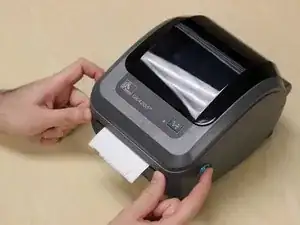

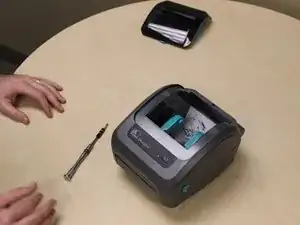

Освободите боковые защёлки.

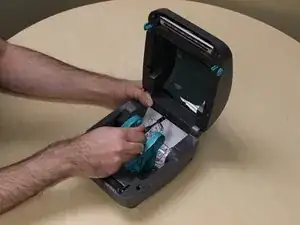

Удалите любое носитель

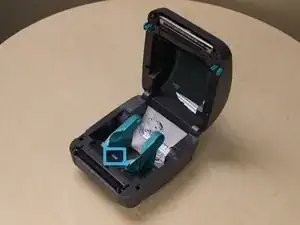

Примечание: Вы можете повернуть светло-голубую шестерню, чтобы заставить рычаги шпинделя оставаться раздвинутыми, тогда их не нужно будет удерживать.

Ослабьте захваченную крестовую винт, чтобы освободить защитную панель.

Закройте крышку и сдвиньте защитную панель к задней части принтера, чтобы освободить её.

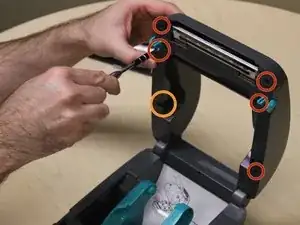

Снимите 5 крестовых винтов.

Снимите утопленный крестовый винт. Возможно, нельзя будет использовать отвёртку для удаления этого винта.

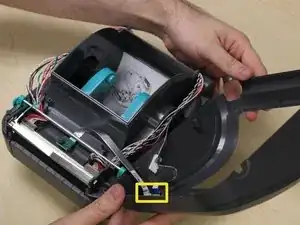

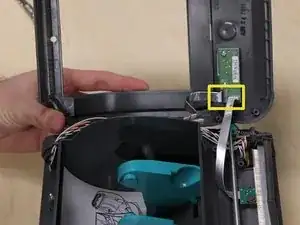

Осторожно отсоедините два шлейфа, прикреплённых к нижней стороне крышки.

Обратите внимание на направление контактов на шлейфах для повторной сборки.

Если на шлейфе, проходящем по стороне принтера, достаточно свободы, его можно не отсоединять. Крышка может лежать рядом с принтером.

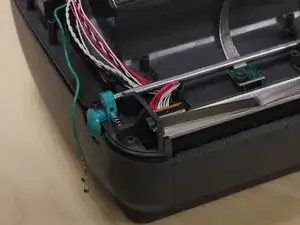

Сдвиньте крючок заземляющего кабеля к передней части принтера, чтобы освободить его от фиксирующей пружины.

Отведите заземляющий кабель в сторону от печатающей головки и защёлок крышки.

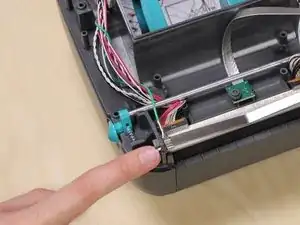

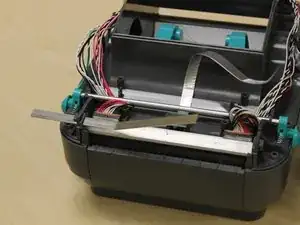

Нажмите вниз на фиксирующую пружину.

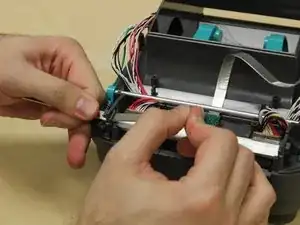

Используйте лопаточку, чтобы освободить пластиковую защёлку, удерживающую фиксирующую пружину.

Как только край фиксирующей пружины освободится от пластиковой защёлки, вы сможете выдвинуть пружину из принтера.

Фиксирующая пружина может быть извлечена только с одной стороны принтера.

Очистка пластиковой защёлки, удерживающей фиксирующую пружину, требует значительной силы и координации. Возможны повреждения пластиковой защёлки.

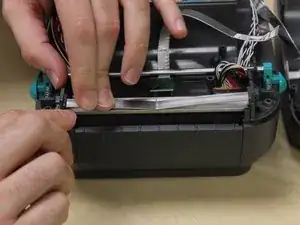

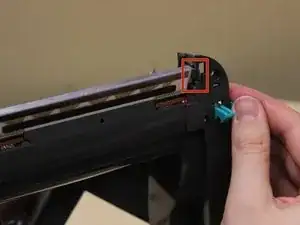

Нажмите на пластиковую защёлку, удерживающую печатающую головку.

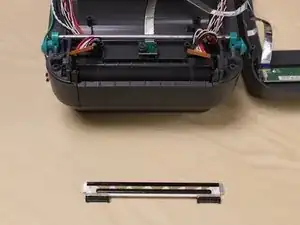

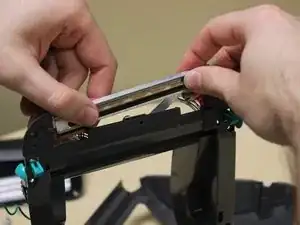

Как только край печатающей головки освободится от пластиковой защёлки, вы сможете оттянуть её от крышки, чтобы получить больше места.

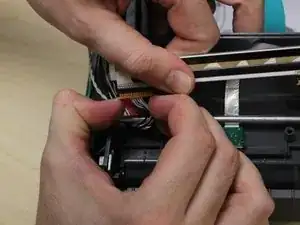

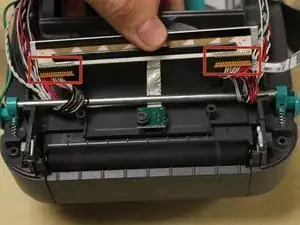

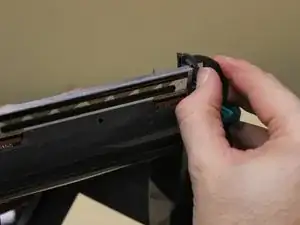

Осторожно снимите два кабеля с каждого конца печатающей головки.

При этом шаге может быть полезно закрыть и защёлкнуть крышку.
