Замена крючка защёлки Zebra ZP 505
Используйте это руководство, чтобы безопасно снять крючок защёлки с вашего ZP 505 с помощью набора отверток с крестовыми насечками.
Шаг 1

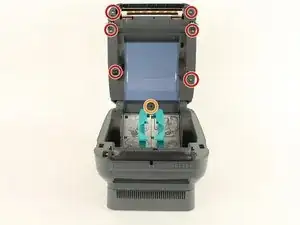

Удалите следующие винты, фиксирующие верхнюю крышку ZP 505.
Шесть P1 9.0 мм
Один P0 19.0 мм
Шаг 2
Закройте принтер.
Осторожно снимите верхнюю крышку и отложите её в сторону.
Шаг 3

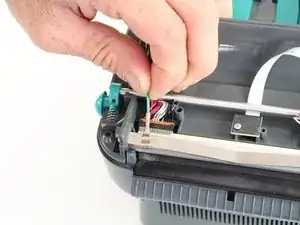

Найдите зелёный провод на передней левой стороне принтера и удалите его.
Шаг 4

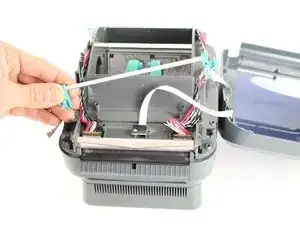

Выдавите вкладки, удостоверившись, что пружины остаются на месте.
После того как вкладки убраны, удалите крючок защёлки.
Заключение
Чтобы собрать устройство заново, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
