Замена ключа подачи Zebra ZP 505
Используйте следующий гид для снятия ключа подачи ZP 505 с помощью отвертки с крестовым шлицем.
Шаг 1

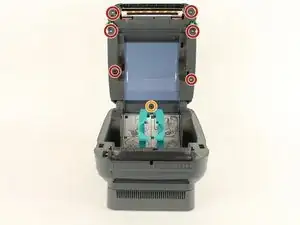

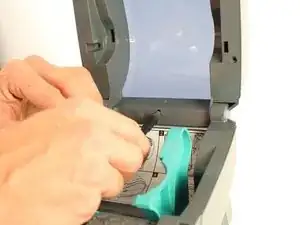

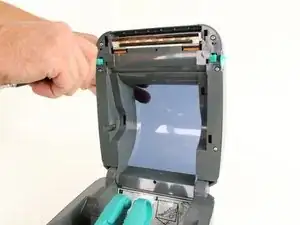

Удалите следующие винты, крепящие верхний корпус к ZP 505.
Шесть P1 9.0мм
Один P0 19.0мм
Шаг 2

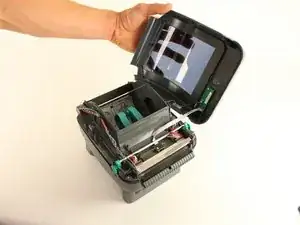

Закройте принтер и снимите верхнюю крышку.
Шаг 3

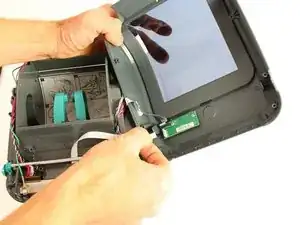

Аккуратно отсоедините шлейфы от ключа подачи.
Шаг 4

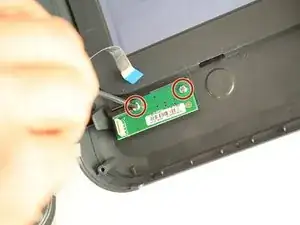

Удалите два винта P0 6мм, крепящих ключ подачи.
Шаг 5
Поднимите и извлеките ключ подачи из принтера.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
