Замена сканирующей головки

Снимите заднюю панель, вставив пальцы в углубления рядом с фиксаторами. Нажмите фиксаторы внутрь навстречу друг другу, одновременно потянув заднюю панель на себя.

Используя отвёртку под звёздочку T10 с защитой, выверните винты в верхних левом и правом углах внутренней панели, чтобы снять внутреннюю заднюю панель.

Нажмите вниз на два пластиковых шарнира, чтобы снять верхнюю часть принтера.

Удерживайте пластиковый разъём на конце провода динамика и аккуратно потяните разъём от принтера, пока провод не будет отсоединён.

Поверните принтер так, чтобы лоток для бумаги был обращён к вам.

Аккуратно поднимите лоток сканера вверх и отведите его от принтера.

Нажмите внутрь серые пластиковые фиксаторы, чтобы освободить их из принтера.

Вернитесь на заднюю сторону принтера и снимите сканер с задних шарниров.

При надавливании сканер легко отделяется.

Аккуратно возьмитесь за два белых ленточных кабеля и отсоедините их от корпуса принтера.

Возьмитесь за кабель в области разъёма, не тяните за провода.

Отсоедините белый пластиковый многопроводный разъём (с оранжевым, чёрным, красным и коричневым проводами) от его порта.

Возьмитесь за белый разъём, не тяните за провода.

Отделите лоток сканера от принтера, подняв его с корпуса принтера.

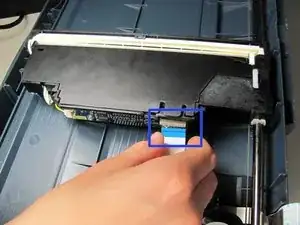

Отсоедините белый ленточный провод от сканирующей головки, аккуратно потянув за соединение.

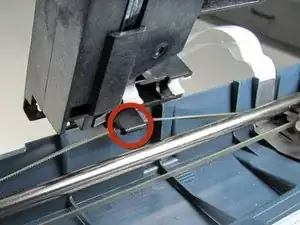

Снимите серый приводной ремень с чёрного фиксатора, чтобы отсоединить приводной ремень от сканирующей головки.

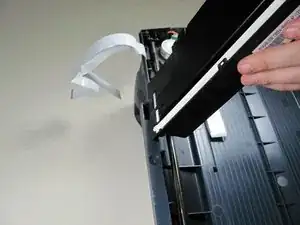

Извлеките сканирующую головку из сканера, аккуратно повернув и затем подняв её.

Установите новую сканирующую головку в лоток сканера, надев приводной ремень на чёрный фиксатор.

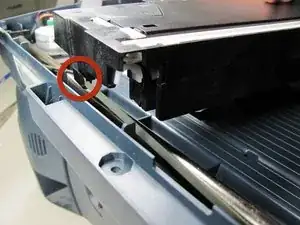

Убедитесь, что фиксатор на внешней части серого приводного ремня зафиксирован.

После закрепления приводного ремня поверните сканирующую головку обратно на место.

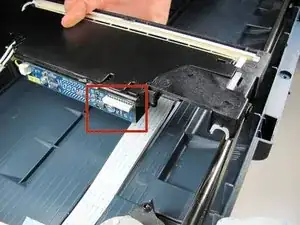

Подключите белый ленточный провод к разъёму, как в шаге 10.
