Замена термоголовки Zebra ZP 505
Используйте данное руководство, чтобы безопасно снять термоголовку без использования инструментов.
Шаг 1
Найдите зацеп, фиксирующий термоголовку с правой стороны принтера.
Шаг 2

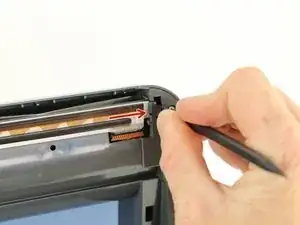

Нажмите на зацеп вправо. Термоголовка должна выйти наружу.
Шаг 3

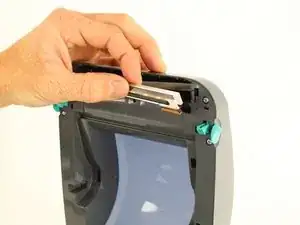

Удерживайте термоголовку и осторожно вытяните ее.
Шаг 4

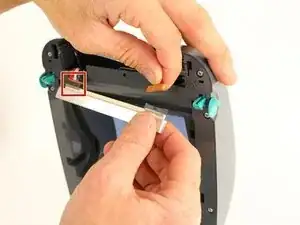

Отсоедините два (в светлом корпусе) жгута, расположенные с противоположных сторон термоголовки, и удалите термоголовку.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
