Замена лампы сканера принтера HP PSC 2410 Photosmart All In One
Если сканер не работает, скорее всего, лампа сканера перегорела и её необходимо заменить. Для замены лампы сканера необходимо снять лоток сканера и стекло с принтера.
Примечание: Лампа сканера очень хрупкая и требует осторожного обращения.
Шаг 1
Проводите по периметру канавки отвёрткой с плоским лезвием 3/32", осторожно поддевая и приподнимая вверх, пока лицевая панель блока управления не снимется.
Возможен ущерб устройству: Не торопитесь при снятии лицевой панели блока управления. При чрезмерном усилии лицевая панель может сломаться.
Шаг 2
После снятия лицевой панели блока управления найдите защёлку «Замок/Отпирание», расположенную под кнопкой выключения.
Чтобы разблокировать и освободить блок управления, вставьте отвёртку с плоским лезвием 3/32" в защёлку и осторожно нажмите вниз. Затем блок управления отойдёт от основания принтера, сдвинувшись немного вниз.
Шаг 3
Под лицевой панелью блока управления находится плоский серый ленточный кабель. Этот кабель подключён к основанию зелёной платы управления, а другой конец кабеля расположен на задней стороне основания принтера.
Осторожно отсоедините оба конца плоского серого ленточного кабеля, чтобы полностью освободить блок управления.
Возможен ущерб устройству: Тяните только за часть кабеля у разъёма, так как вытягивание за проводники может повредить их.
Шаг 4
Поднимите крышку сканера и найдите чёрную защёлку, расположенную в центре стекла сканера.
Используя палец, нажмите (в некоторых принтерах потяните) защёлку в направлении крышки сканера. Это освободит крышку сканера.
Шаг 5
После снятия крышки сканера используйте крестовую отвёртку Philips #1 (на некоторых принтерах — Torx), чтобы выкрутить винт.
Шаг 6
Снимите все четыре серебристых винта в углах крышки стекла сканера с помощью Torx-отвёртки T10.
Организация — главное. Держите рядом магнитный рабочий коврик iFixit. Он поможет хранить винты в порядке и на месте.
Шаг 7
После удаления четырёх винтов Torx осторожно поднимите крышку стекла сканера от основания принтера.
Шаг 8

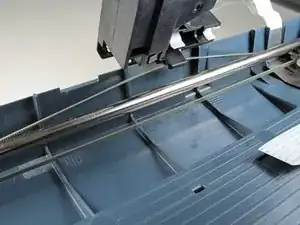

Снимите головку сканера с лотка сканера, подняв головку сканера вверх и оттянув чёрную защёлку от серого приводного ремня.
Шаг 9
Переверните головку сканера вверх дном и поместите её на ровную поверхность.

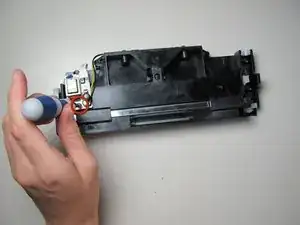

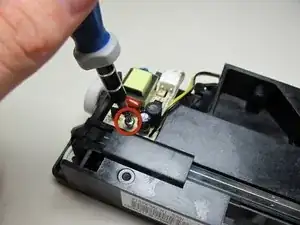

Удалите маленький серебристый винт в панели управления головки сканера.
Шаг 10

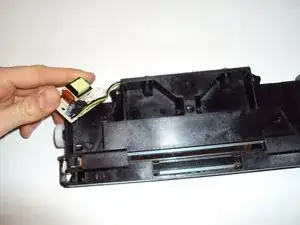

Снимите панель управления с головки сканера.
Шаг 11

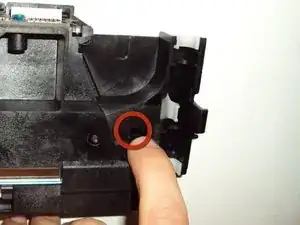

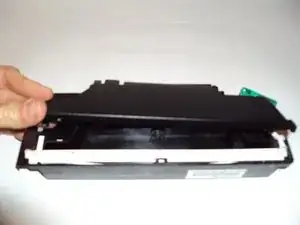

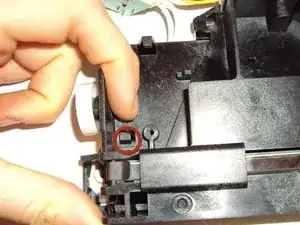

Снимите чёрную переднюю панель с головки сканера. Нажмите на две чёрные защёлки, расположенные по противоположным сторонам головки сканера. Одна из них находится в канавке, в которой обычно располагается панель управления.
Шаг 12

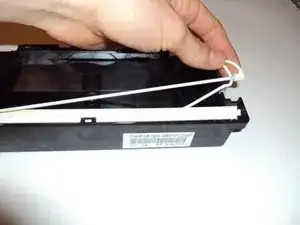

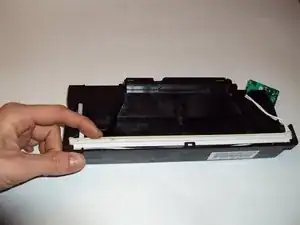

Осторожно выкрутите белую опору лампы сканера из её каретки и замените на новую.
Примечание: Лампы сканера хрупкие и требуют осторожного обращения.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
