Замена материнской платы Zebra ZP 450
Если ваше устройство не печатает должным образом или вообще не функционирует, возможно, пришло время заменить материнскую плату. Следуйте этим инструкциям, чтобы заменить материнскую плату в Zebra ZP 450.
Шаг 1

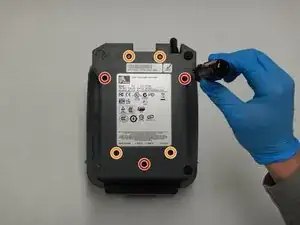

Удалите три винта 12 мм с нижней части принтера, используя отвертку Phillips №1.
Используя отвертку Torx TR10, удалите четыре винта 8 мм с нижней части устройства.
Шаг 2

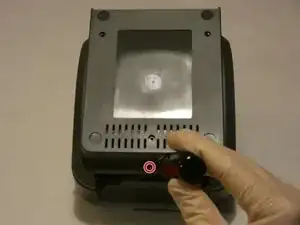

Удалите единственный винт 7 мм, расположенный под выходом, используя ту же отвертку Phillips №1.
Шаг 3

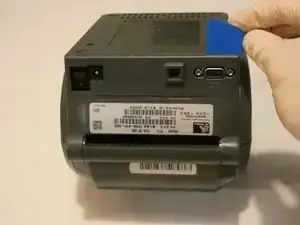

Используя лопатку, отщелкните пластиковое покрытие вокруг кнопки питания и портов доступа.
Шаг 4

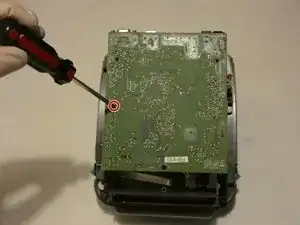

После поднятия пластиковой оболочки устройства используйте отвертку Phillips №1, чтобы удалить единственный винт 5 мм, который крепит материнскую плату.

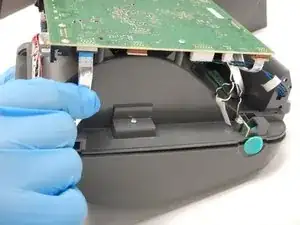

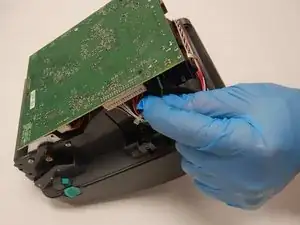

Удалите все соединения с материнской платой.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
