Замена энкодерной ленты для принтера HP PSC 2410 Photosmart All In One

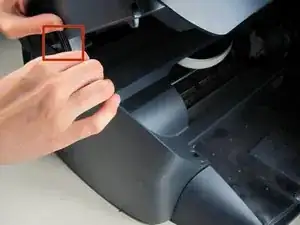

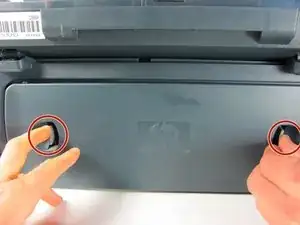

Снимите заднюю панель, вставив пальцы в выемки по бокам от фиксирующих вкладок. Нажмите на вкладки внутрь, одновременно тянув заднюю панель на себя.

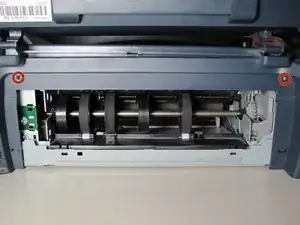

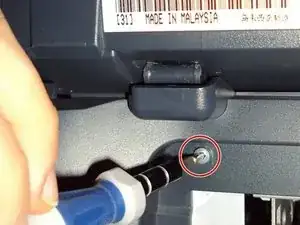

Используя торцевую отвертку с битой T10, открутите винты в верхних левом и правом углах внутренней панели, чтобы снять внутреннюю заднюю панель.

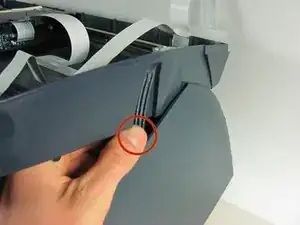

Надавите на две пластиковые петли, чтобы снять верхнюю часть принтера.

Ухватитесь за пластиковую вилку на конце проводов динамика, затем аккуратно вытяните вилку от принтера, пока провода не освободятся.

Поверните принтер так, чтобы лоток для бумаги был направлен к вам.

Аккуратно поднимите лоток сканера вверх и отдалите от принтера.

Нажмите на серые пластиковые вкладки внутрь, чтобы освободить их от принтера.

Вернувшись к задней части принтера, снимите сканер с задних петель.

При нажатии сканер легко отсоединится.

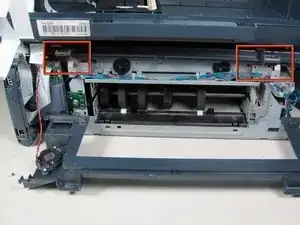

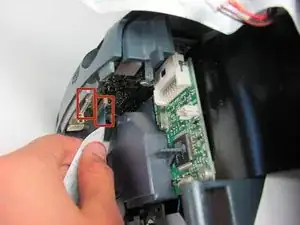

Аккуратно ухватитесь и отключите два белых шлейфа от корпуса принтера.

Обязательно держитесь за шлейф у разъема, а не тяните за провода.

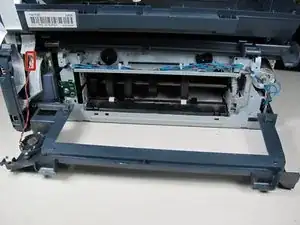

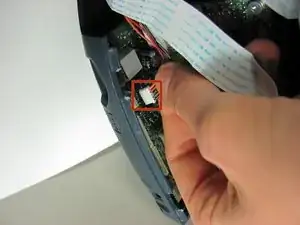

Отключите белый пластиковый многопроволочный разъем (с оранжевыми, черными, красными и коричневыми проводами) от его порта.

Убедитесь, что вы держитесь за белый разъем, а не тянете за провода.

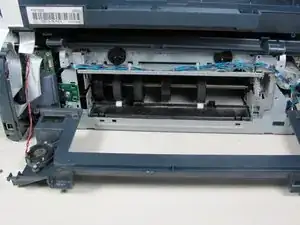

Отделите лоток сканера от принтера, подняв лоток сканера с корпуса принтера.

Найдите панель с наклейкой ссылки на поддержку HP.

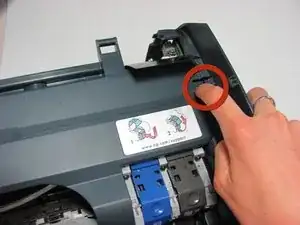

Освободите вкладку рядом с наклейкой ссылки на поддержку.

Удалите черный винт под вкладкой.

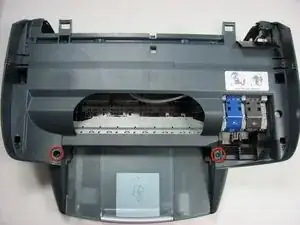

Удалите два черных винта, ближайших к лотку принтера.

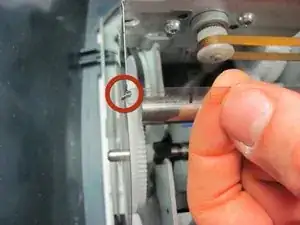

Отцепите энкодерную ленту от её маленьких серебряных крючков и удалите её из принтера.

Чтобы заменить, проденьте новую энкодерную ленту через серебряные крючки.
