Замена каретки в принтере Photosmart All In One

Снимите заднюю панель, введя пальцы в выемки рядом с защёлками. Надавите на защёлки внутрь друг к другу и потяните заднюю панель на себя.

С помощью отвертки с битой T10 Torx Security отвинтите винты в верхних левом и правом углах внутренней панели, чтобы снять внутреннюю заднюю панель.

Нажмите вниз на два пластиковых шарнира, чтобы снять верхнюю часть принтера.

Возьмите пластиковую заглушку на конце провода динамика и аккуратно потяните заглушку от принтера, пока провод не будет отсоединён.

Поверните принтер так, чтобы лоток для бумаги был обращён к вам.

Осторожно поднимите лоток сканера вверх и отведите его от принтера.

Нажмите серые пластиковые защёлки внутрь, чтобы освободить их от принтера.

Вернувшись к задней части принтера, снимите сканер с задних шарниров.

При приложении усилия сканер легко отсоединится.

Осторожно возьмитесь и отключите два белых ленточных кабеля от корпуса принтера.

Убедитесь, что вы берёте кабель за разъём, а не тянете за сами провода.

Отключите белый пластиковый многопроводной разъём (с оранжевыми, чёрными, красными и коричневыми проводами) от его порта.

Удерживайте белый разъём и не тяните за провода.

Отсоедините лоток сканера от принтера, поднимая лоток сканера с корпуса принтера.

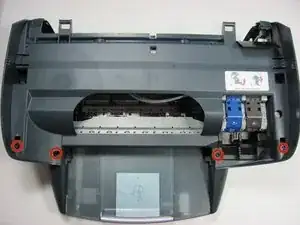

Снимите крышку каретки принтера, отвинтив четыре чёрных винта с крупной резьбой T-10 torx, отмеченных красными кружками.

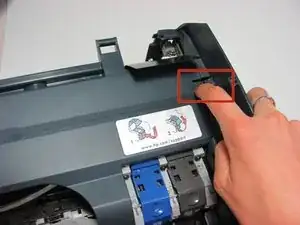

Нажмите пластиковые защёлки, отмеченные красным, чтобы освободить крышку с боков.

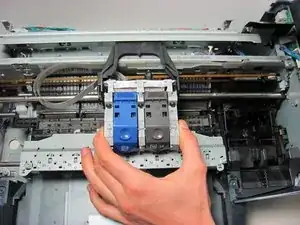

Сдвиньте каретку принтера в центр принтера.

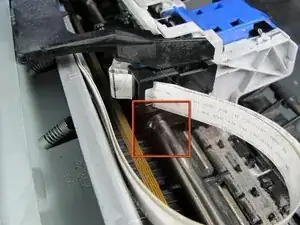

Отключите каретку принтера от стержня по одной стороне, тянув вверх от нижней части.

Снятие каретки затруднено и потребует значительного усилия.

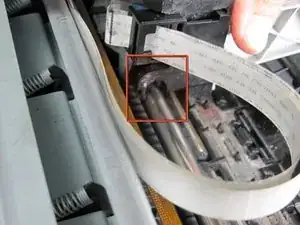

Пластиковая полоска, направляющая каретку, хрупкая и может легко сломаться.

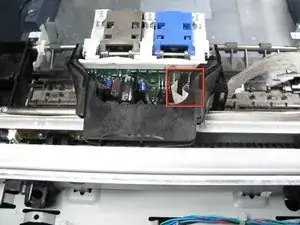

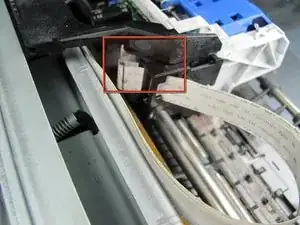

Потяните за две белые проводные планки на каретке принтера, отмеченные красным, чтобы удалить их.

Проводные планки хрупкие. Не тяните непосредственно за ленту. Тяните от места соединения с кареткой.

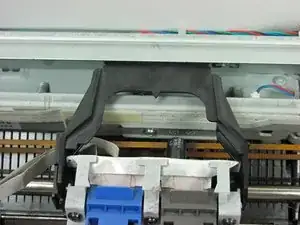

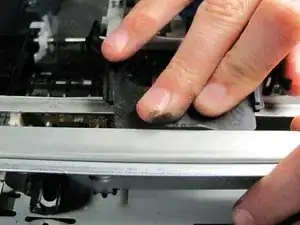

Установите новую каретку принтера на стержень каретки по одной стороне за раз.

Для правильной сборки вставьте чёрный край каретки под выступающую металлическую кромку, расположенную в задней части принтера.
