Замена кнопки питания Zebra ZP 450
Если устройство не включается или кнопка питания работает некорректно, возможно, пришло время заменить кнопку питания в принтере. Следуйте этим инструкциям, чтобы заменить кнопку питания в Zebra ZP 450.
Для выполнения этого руководства вам потребуется уметь паять. Дополнительную информацию о правильной технике пайки см. в руководстве Как паять и выпаивать соединения.
Шаг 1
Снимите три винта 12 мм с нижней части принтера с помощью крестовой отвертки PH #1.
С помощью отвертки Torx TR10 снимите четыре винта 8 мм с нижней части устройства.
Шаг 2
Снимите один винт 7 мм, расположенный под выходным отверстием, используя ту же крестовую отвертку PH #1.
Шаг 3
С помощью лопатки для вскрытия подденьте пластиковую накладку вокруг кнопки питания и портов для аксессуаров.
Шаг 4
После подъёма пластиковой крышки с устройства используйте крестовую отвертку PH #1, чтобы вывернуть один винт 5 мм, закрепляющий плату.
Отключите все соединения от платы.
Шаг 5

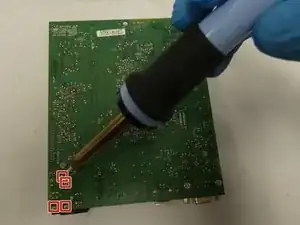

С помощью паяльника выпаяйте контакты на задней стороне платы, соединяющие кнопку питания с платой.
Для получения дополнительной информации о правильной технике пайки посетите руководство Как паять и выпаивать соединения.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
