Замена стекла сканера принтера HP PSC 2410 Photosmart All-in-One

Разборка лотка сканера является предварительным этапом для большинства других руководств, касающихся сканера.

Шаг 1

Аккуратно вставьте плоскую отвертку 3/32" в наружный зазор лицевой панели управления.

Следуйте по периметру выемки плоской отверткой 3/32", осторожно поддевая и поднимая вверх, пока лицевой панели управления не снимется.

Потенциал повреждения устройства: Не спешите при снятии лицевой панели управления. Если приложить слишком много давления, панель может сломаться.

Шаг 2

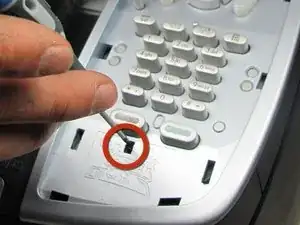

После снятия лицевой панели управления найдите вкладку блокировки/разблокировки, расположенную под кнопкой выключения.

Чтобы разблокировать и снять панель управления, вставьте плоскую отвертку 3/32" в вкладку и осторожно нажмите вниз. Панель управления затем отделится от основания принтера, немного сдвинув ее вниз.

Шаг 3

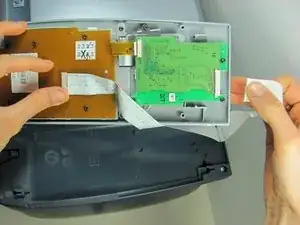

Под панелью управления будет плоский серый ленточный кабель. Этот кабель подключен к базе зеленой платы управления, а другой его конец находится на задней стороне основания принтера.

Осторожно отключите оба конца плоского серого ленточного кабеля, чтобы полностью освободить панель управления.

Потенциал повреждения устройства: Тяните только за соединитель кабеля, так как тянуть за провода может их повредить.

Шаг 4

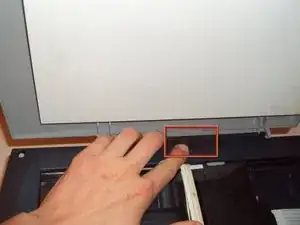

Поднимите крышку сканера и найдите черную вкладку, расположенную в центре сканера.

Используя палец, подталкивайте (на некоторых принтерах потяните) вкладку к крышке сканера. Это освободит крышку сканера.

Шаг 5

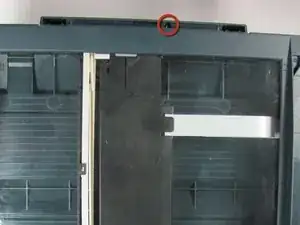

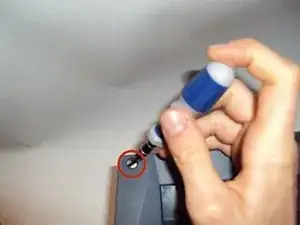

После удаления крышки сканера используйте отвертку Philips #1 (или Torx на некоторых принтерах), чтобы снять винт.

Шаг 6

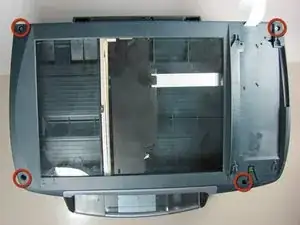

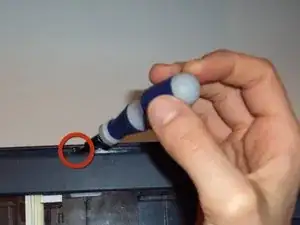

Удалите все четыре серебряные винта из углов крышки стекла сканера с помощью отвертки T10 Torx.

Организация — это всё. Не забудьте положить рядом с собой магнитный коврик iFixit. Он поможет держать винты в порядке и на месте.

Шаг 7

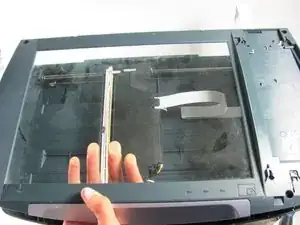

После удаления четырех винтов Torx осторожно
